바이오스타 B650MP-E PRO 바이오스 세팅



B650MT-E PRO도 완전 같은 제품이니 참고

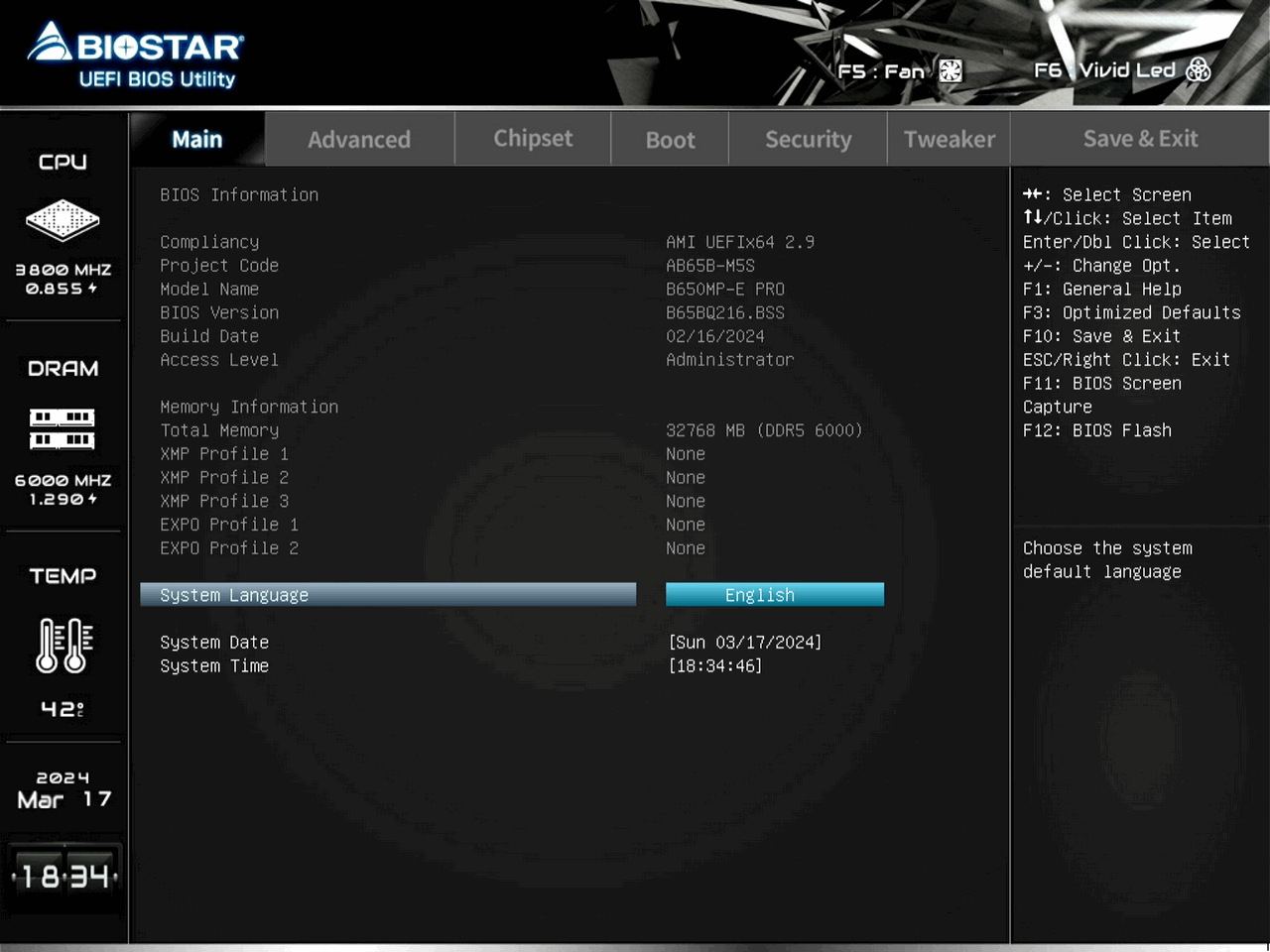

딱히 특별할 것 없는 메인화면

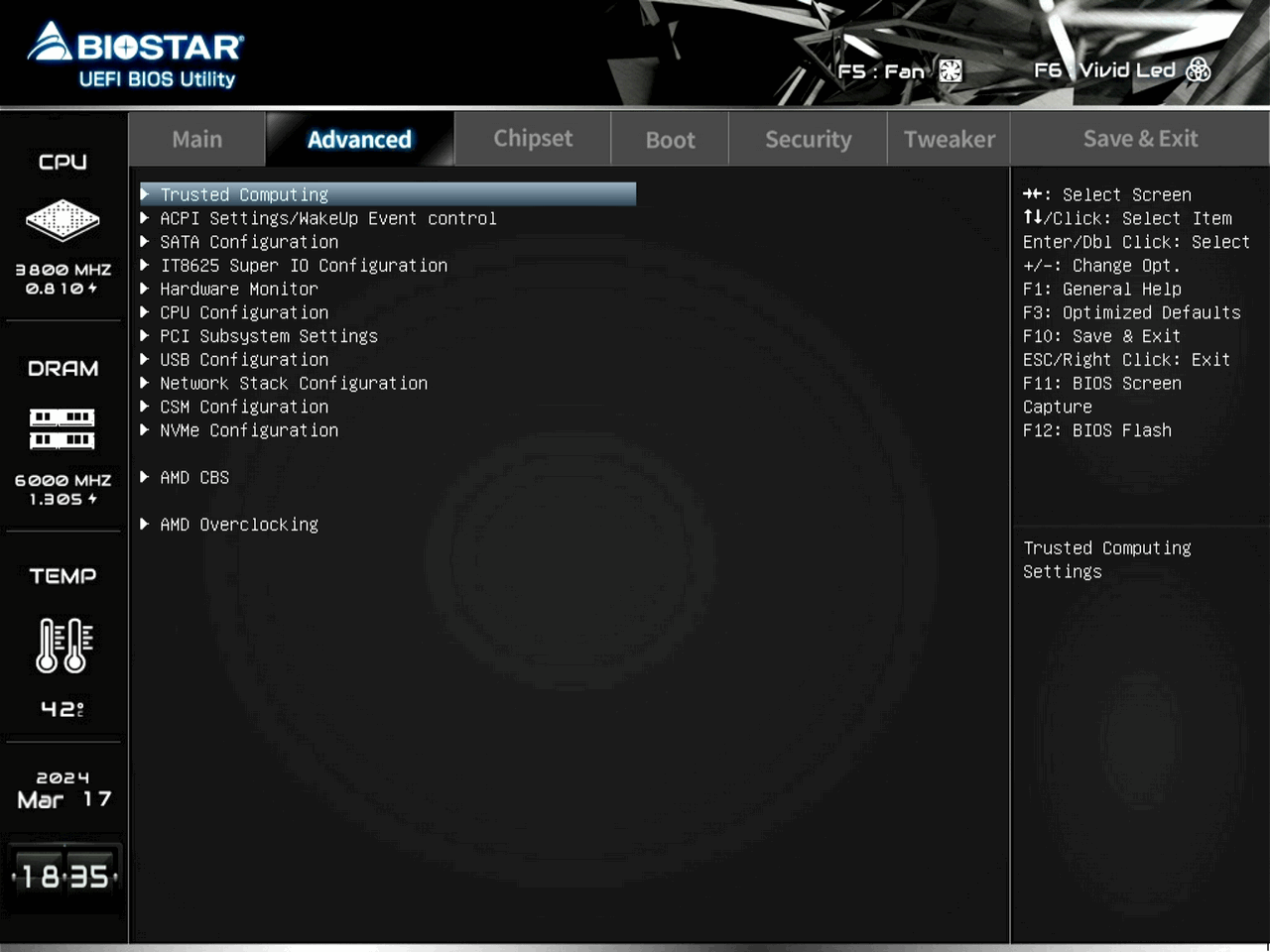

어드밴스드 탭

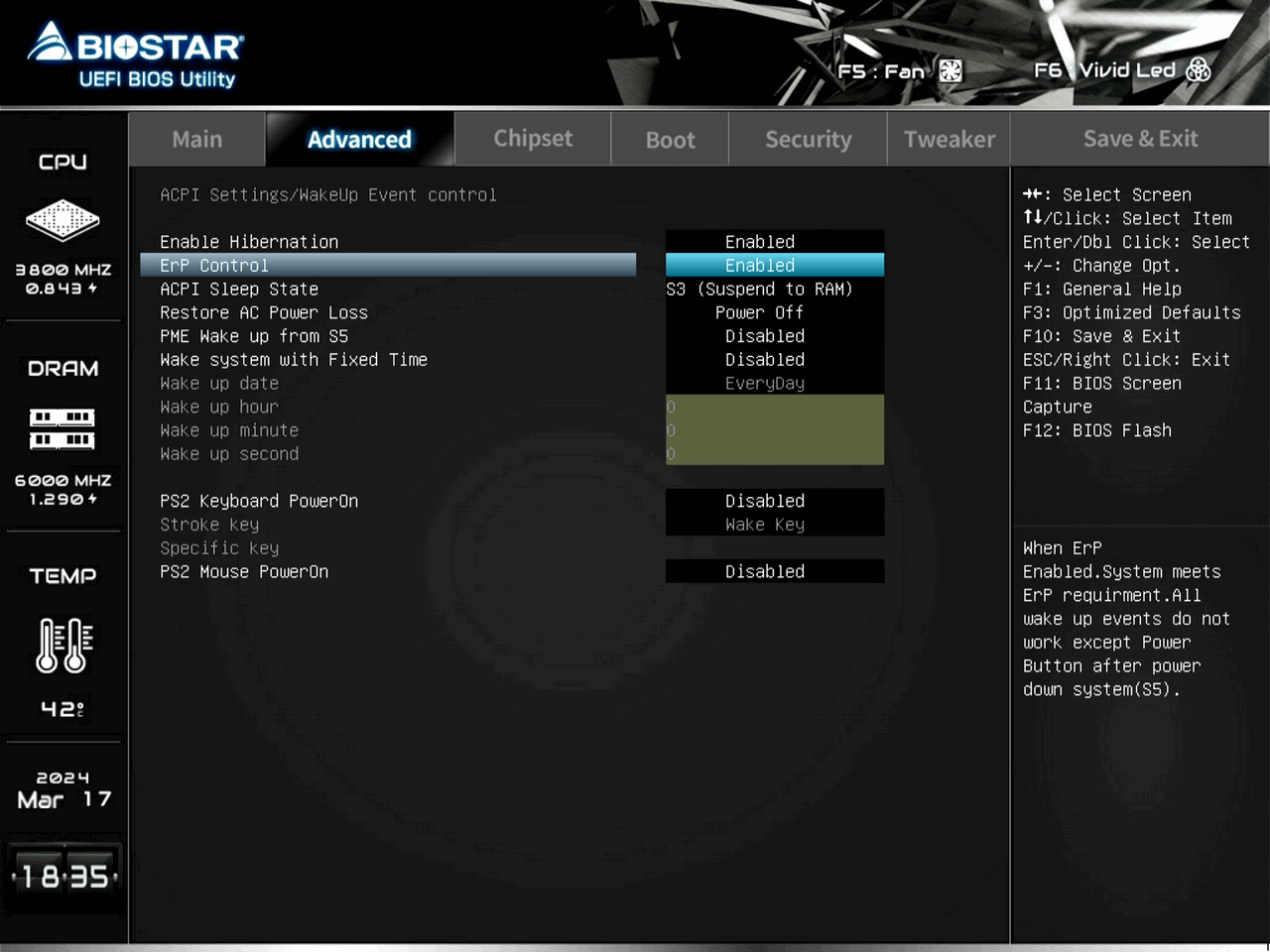

ACPI 세팅
ErP 컨트롤 키는 것 말고는 건든게 없는데 뭐 저것도 개인취향이라
꺼진 상태에서 전원 완전 차단하는 기능이다 (마우스 등의 온갖 LED들)

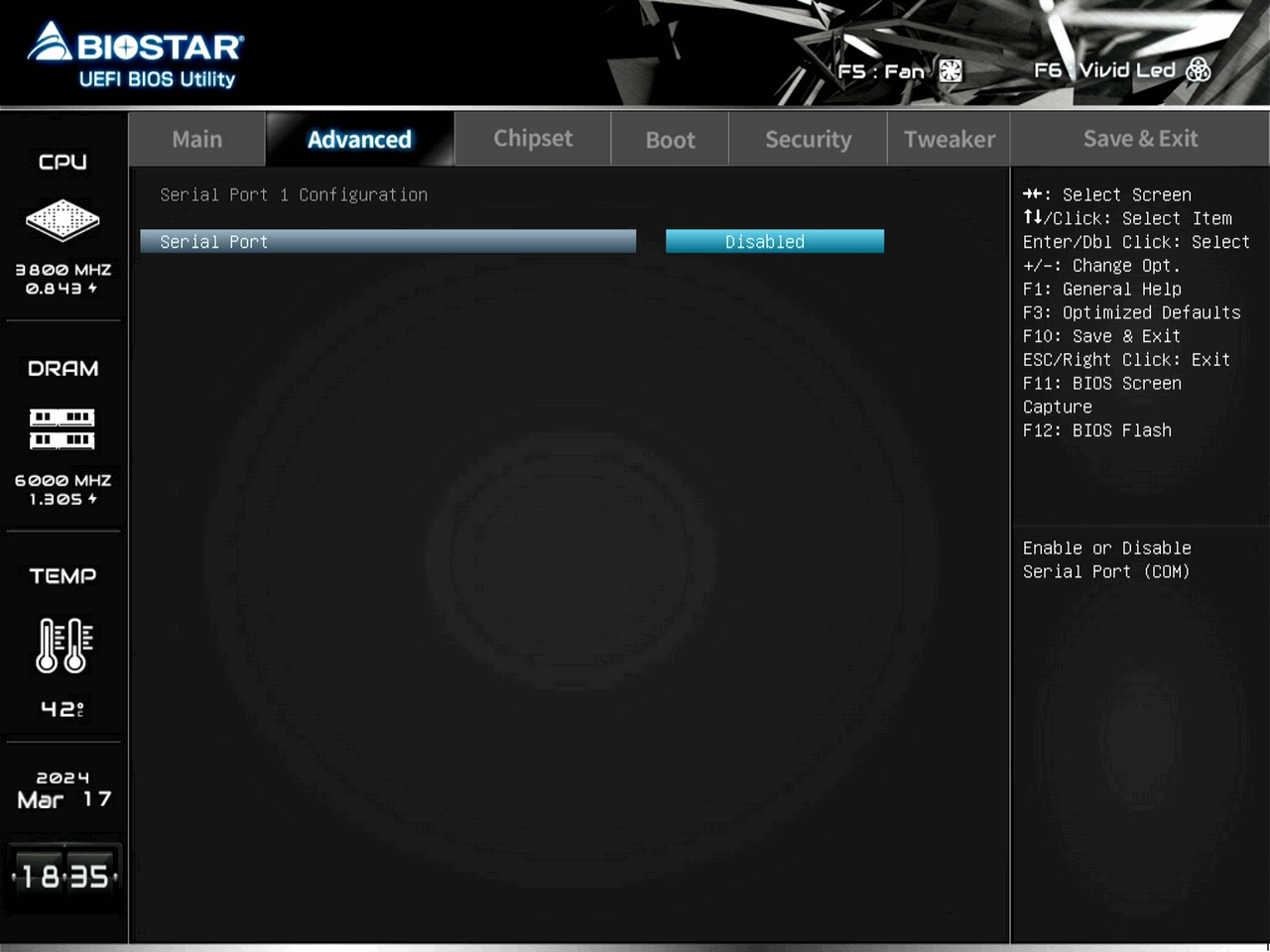

시리얼 포트 쓸 일 없으니 그냥 꺼놨다

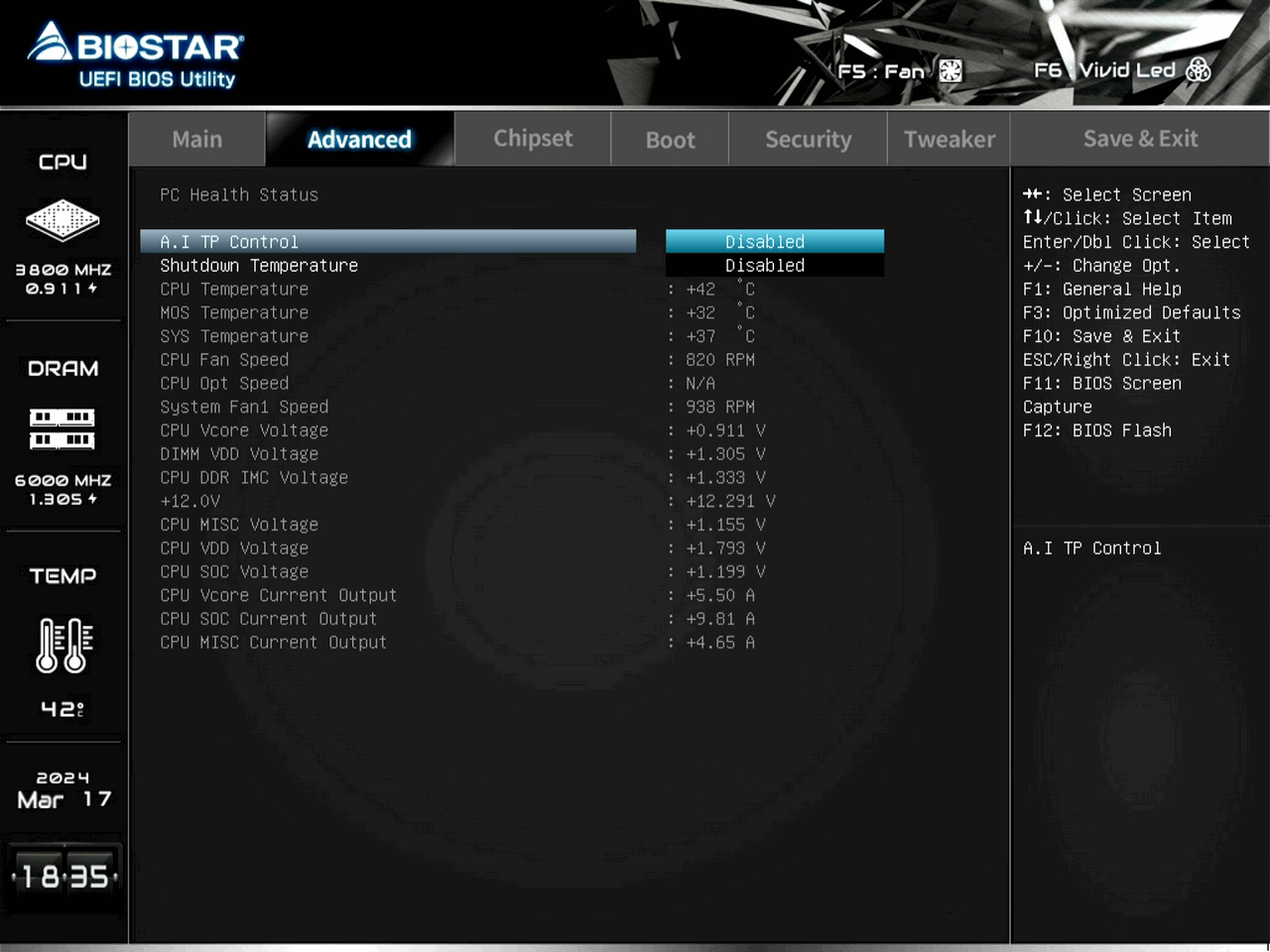

하드웨어 모니터 아래 있는 A.I TP Control과 셧다운 온도 설정
B550 시절과 달리 이번에는 전원부 온도에 자신이 있는지 꺼놓은게 기본 상태다

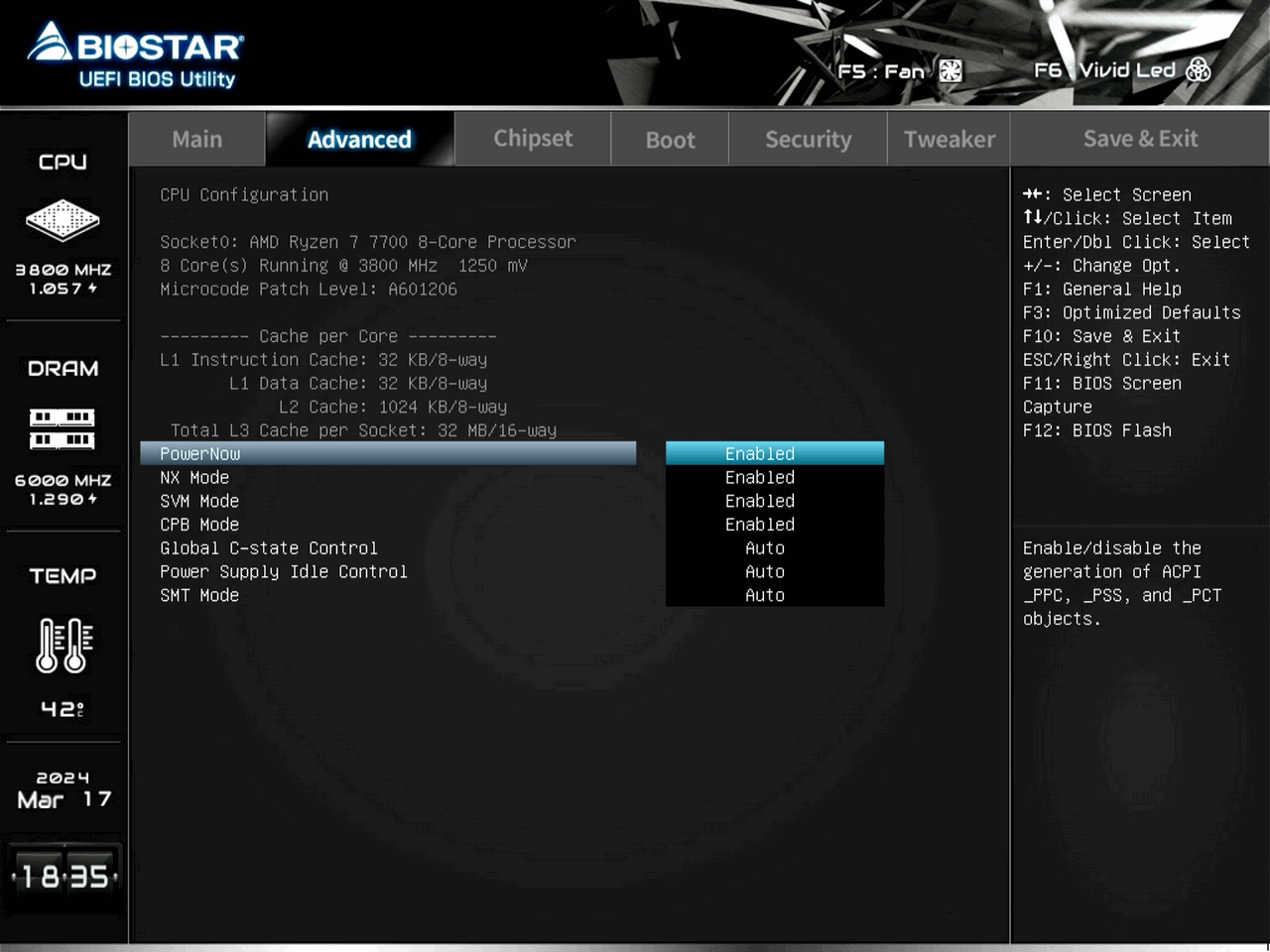

CPU 설정
역시 뭐 만질건 없고

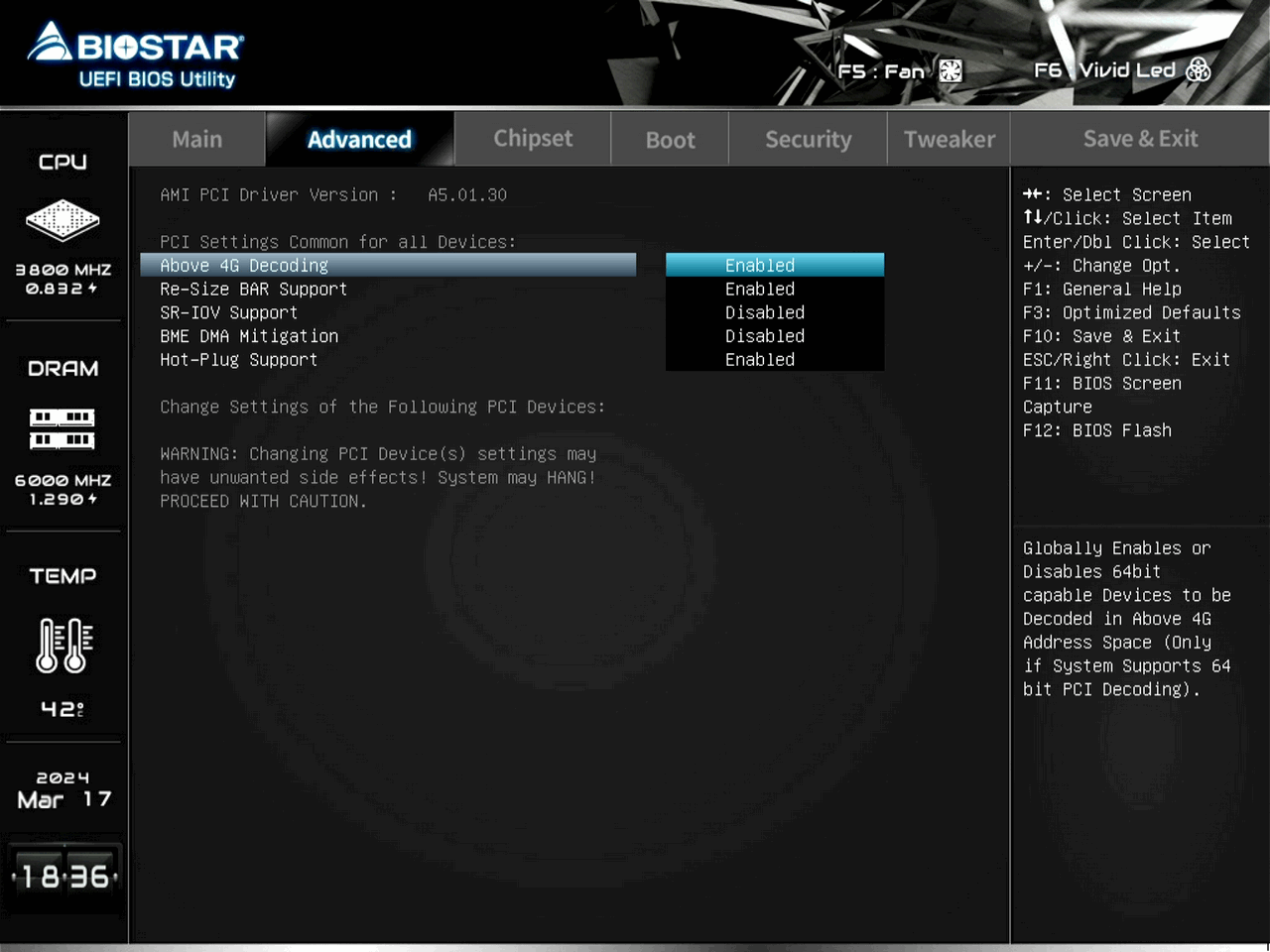

Above 4G decoding
CPU가 그래픽카드에 명령을 내리기 위해 램에 캐싱해놓는 데이터의 용량 제한을 4GB 이상으로 풀어주는 옵션
뭐 옛날 게임이나 프로그램에서는 되레 성능 저하가 생길 수도 있다는데 잘은 모르겠다

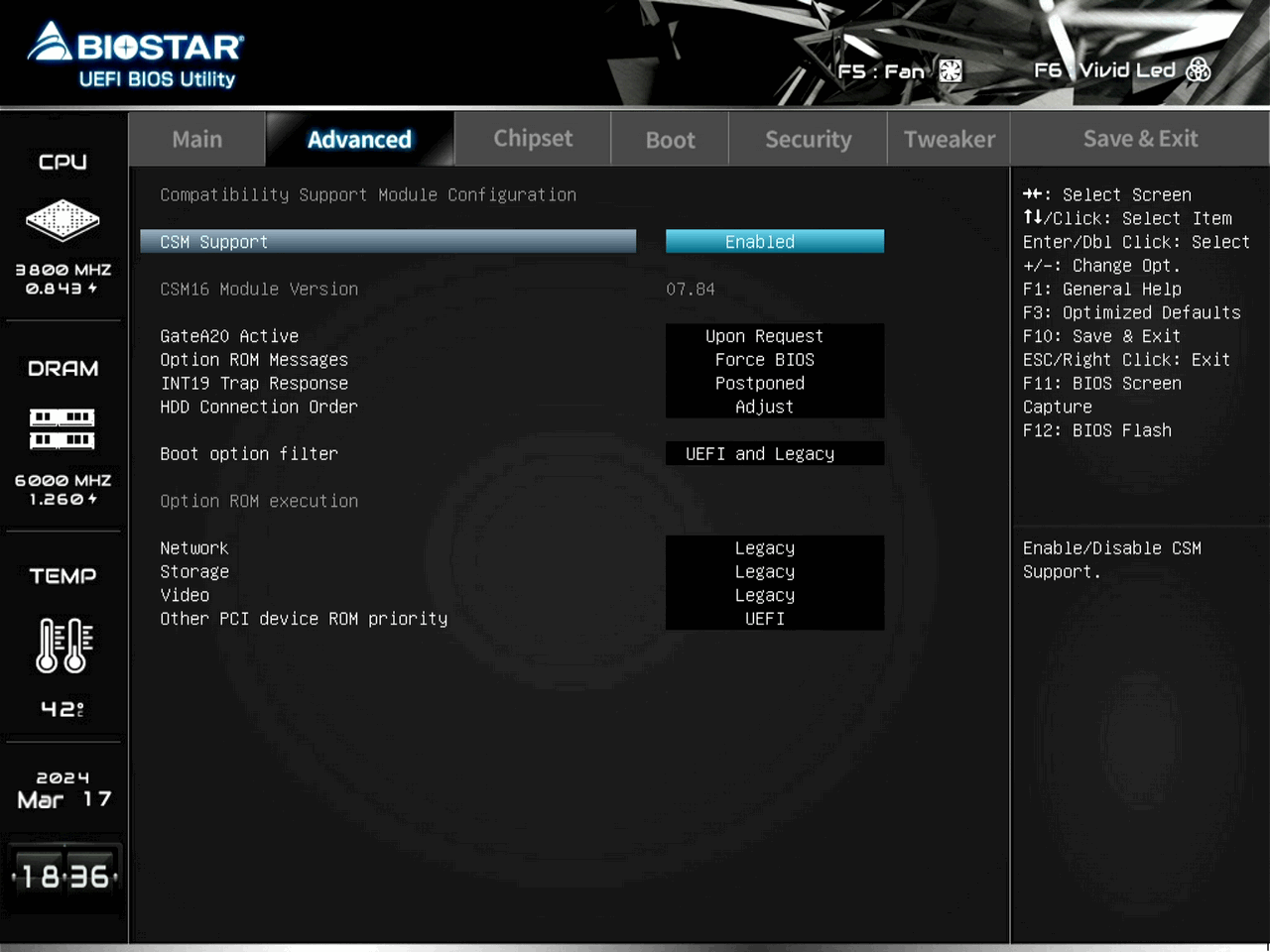

CSM 설정
가끔씩 멀티 부팅으로 키는 윈도우 7을 위해 UEFI 및 레거시 부팅 옵션을 켜놨다





AMD CBS

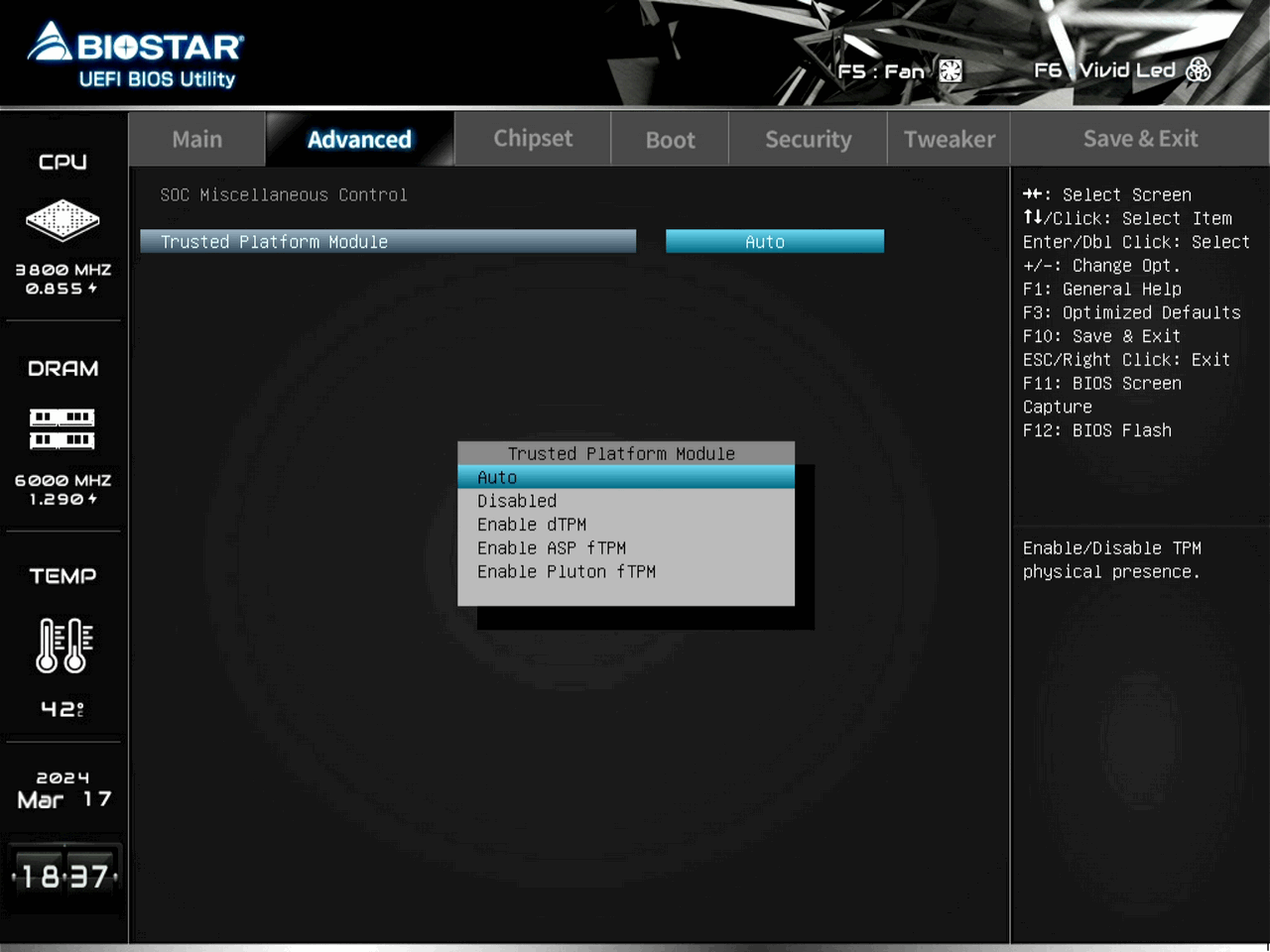

SOC 기타 컨트롤로 들어가보면 종종 몇몇 유저들이 문제를 호소하는 TPM 관련 설정이 있다
이것 땜에 문제가 된 적은 없어서 딱히 할 말은 없다

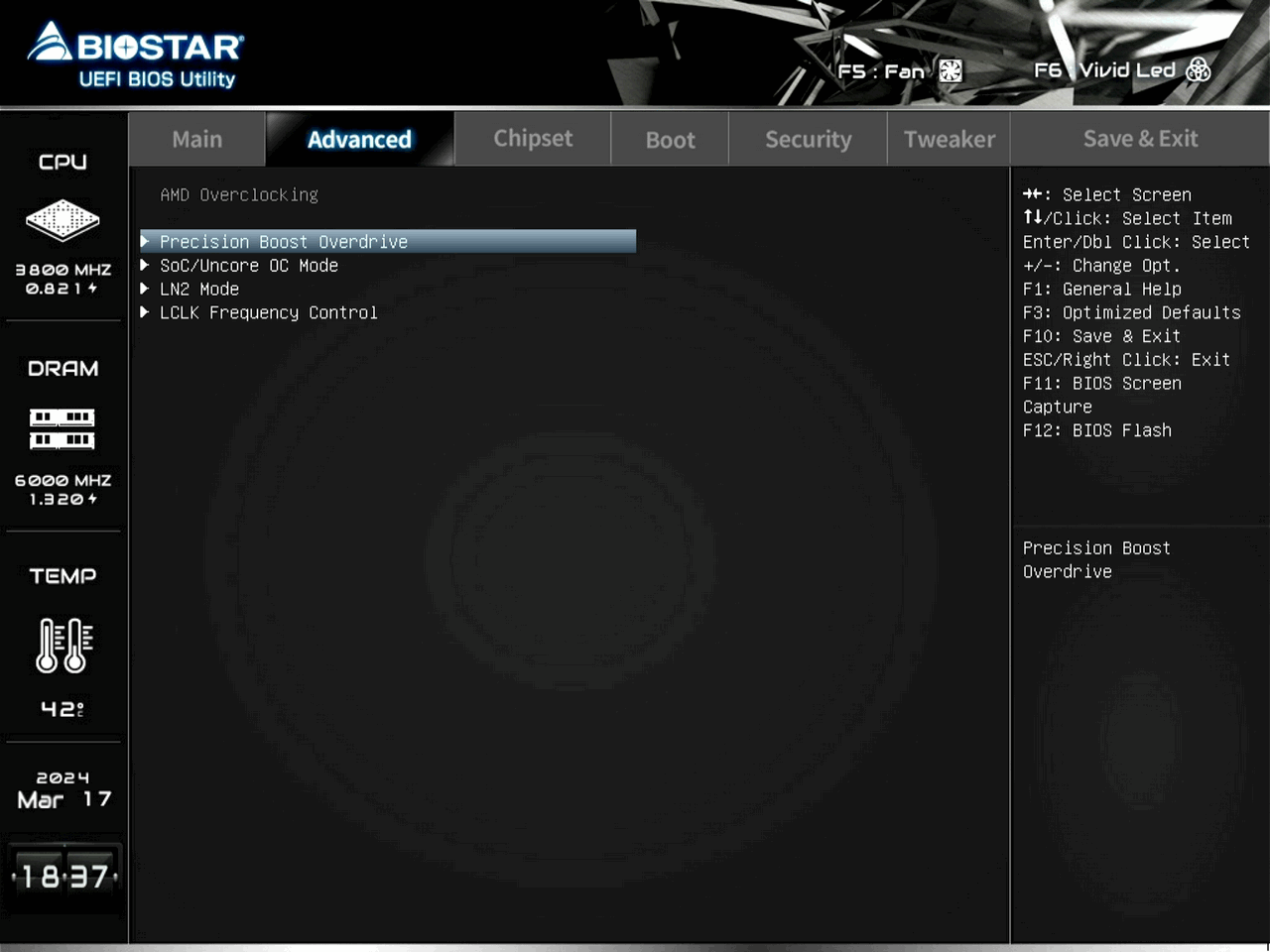

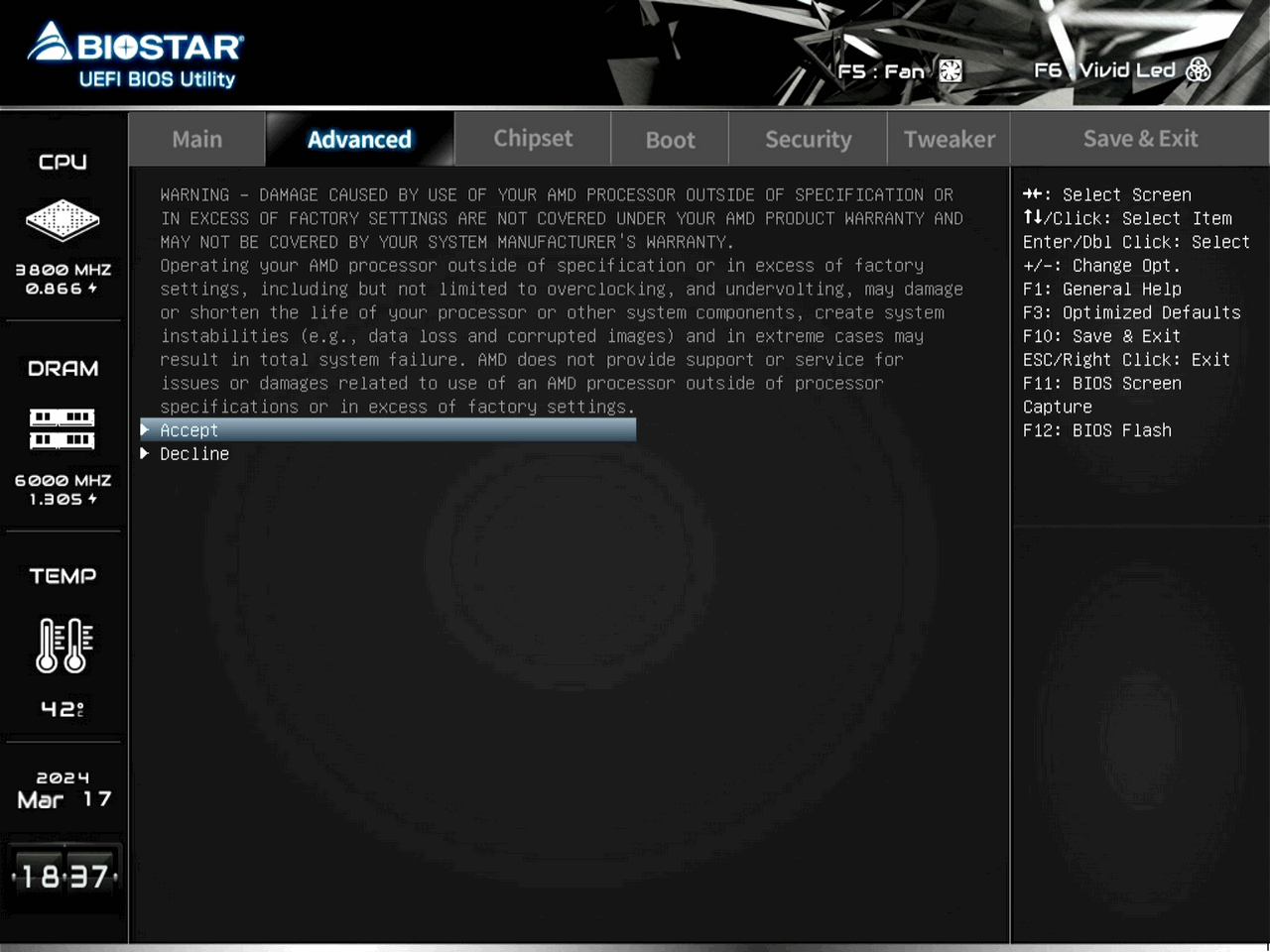

맨 밑의 AMD 오버클러킹에 들어가보면 이렇게 뭐 잘못돼도 보증 안 해준다는 경고문이 뜬다





사실 맨 위의 PBO 말고는 뭐 만질건 없다

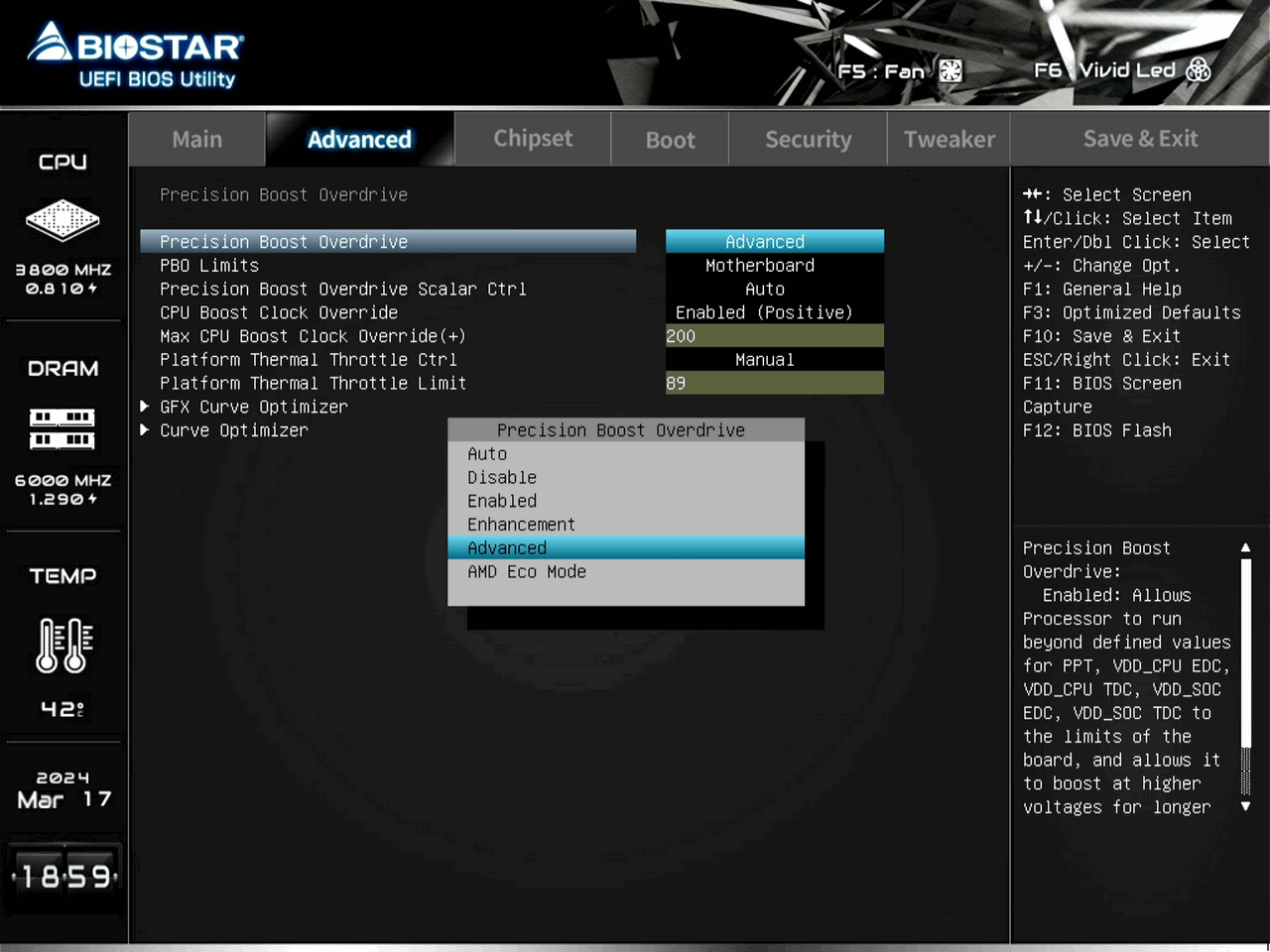

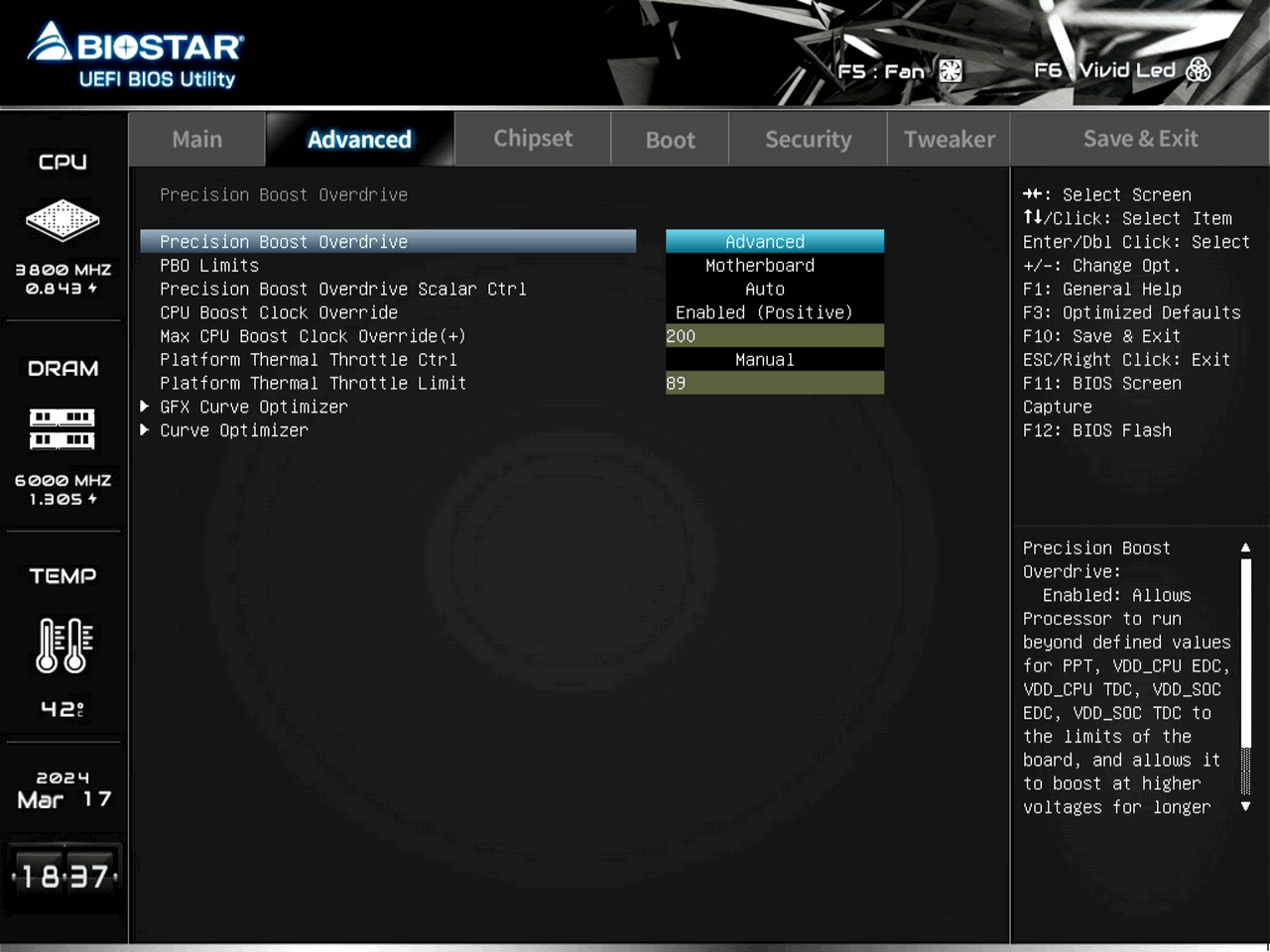

PBO는 어드밴스드로 놓으면 저렇게 수동으로 각 옵션들을 조정할 수 있게 된다
기타 인핸스먼트나 에코 모드 등의 프리셋은 궁금하면 해보도록 하자

PBO 리미츠는 수동으로 일일이 쓸 것 없이 '마더보드'로 설정하면 PPT, TDC, EDC 제한이 풀린다

PBO 스칼라 컨트롤은 그냥 자동으로 놔두도 큰 상관없는 것 같고

맥스 부스트 클럭 오버라이드는 온도에 여유있으면 정규 스펙에서 저만큼 더한 클럭이 터진다
예를 들어 내가 지금 쓰고 있는 7700은 정규 스펙으로는 최대 부스트가 5.3GHz인데 저걸 +200으로 해놓으면 5.5GHz까지 터진다 이 얘기
(말은 저렇게 했지만 실제로는 5.55GHz까지 터진다... 이유는 모름)
제일 저지르기 쉬운 실책 중 하나인데, 부하가 무겁게 걸릴 때를 기준으로 삼으면 안 된다
다시 나의 7700을 예로 들자면 시네벤치에서 클럭이 약 5.4GHz까지 터지는데 그렇다고 이걸 '아! 끽해봐야 5.4GHz니까 +100만 주면 되겠구나!'같은 식으로 접근하면 안 된다 이 얘기다
고점이 얼마나 찍히는지는 CPU-Z나 7-Zip 벤치마크처럼 상대적으로 부하가 가벼운 녀석을 굴려서 확인해보자
뒤에 언급할 커브 옵티마이저와도 밀접한 관계가 있으므로 참고

플랫폼 써멀 스로틀 컨트롤과 리밋은 스로틀이 걸리는 온도이다
당연히 해당 온도에 가까워지면 몸을 사리면서 클럭을 낮추게 된다
뭐 이걸 70도나 80도로 넣으면 성능이 더 잘 나오네 뭐네 하는 이들도 있는데 난 그런 차이는 안 보여서 심리적 장벽인 89도로 설정했다

GFX 커브 옵티마이저는 이름에서 알 수 있듯이 내장그래픽 관련인데 안 그래도 성능 딱히 안 좋은 놈을 오버까지...?
8600G나 8700G라면 또 모르겠다

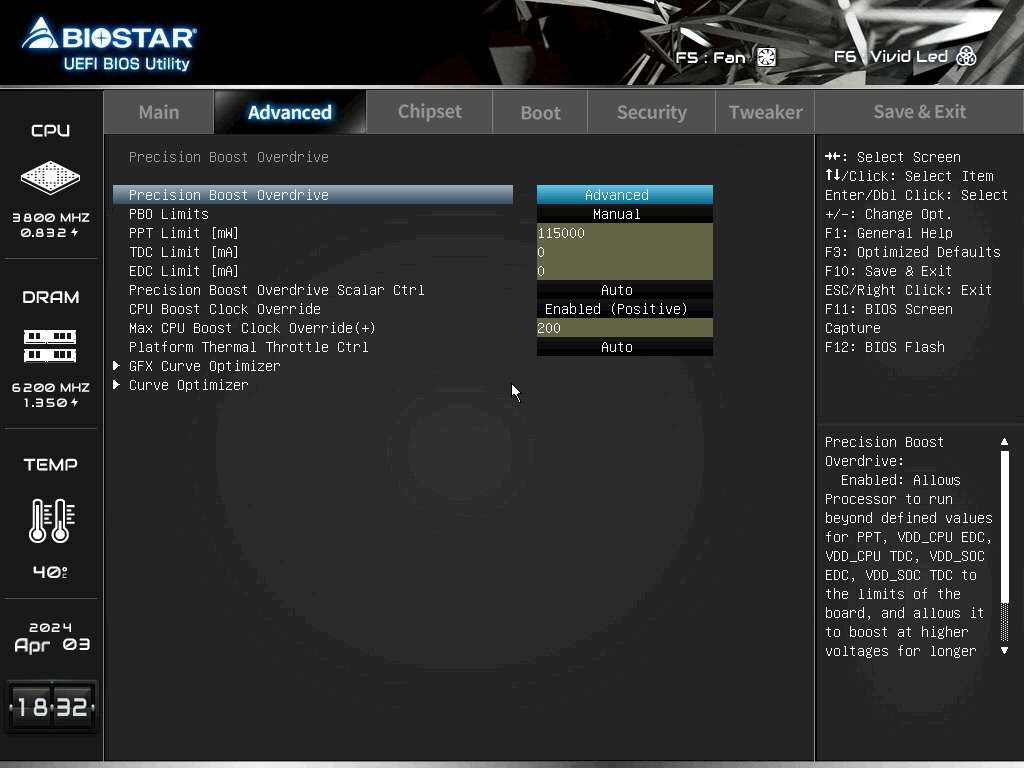

PBO 리밋을 저렇게 수동으로 지정한 뒤 스로틀링 온도를 오토로 놔두는 방법도 있긴 하다
(TDC랑 EDC는 걍 0 써넣고 자동으로 잡아도 된다)
이렇게 하면 계절에 따른, 즉 실내 온도에 따른 성능 변동이 없긴 하지만 대신 AVX 풀로드 같은게 걸릴 때 순간적으로 온도가 확 튀는걸 막지 못한다
7700은 110W 정도가 최적인 듯 하고 다른 CPU들은 스로틀링 온도 제한이나 수동 배수 세팅으로 PPT가 최대 얼마 찍히는지 보고 결정하면 되겠다

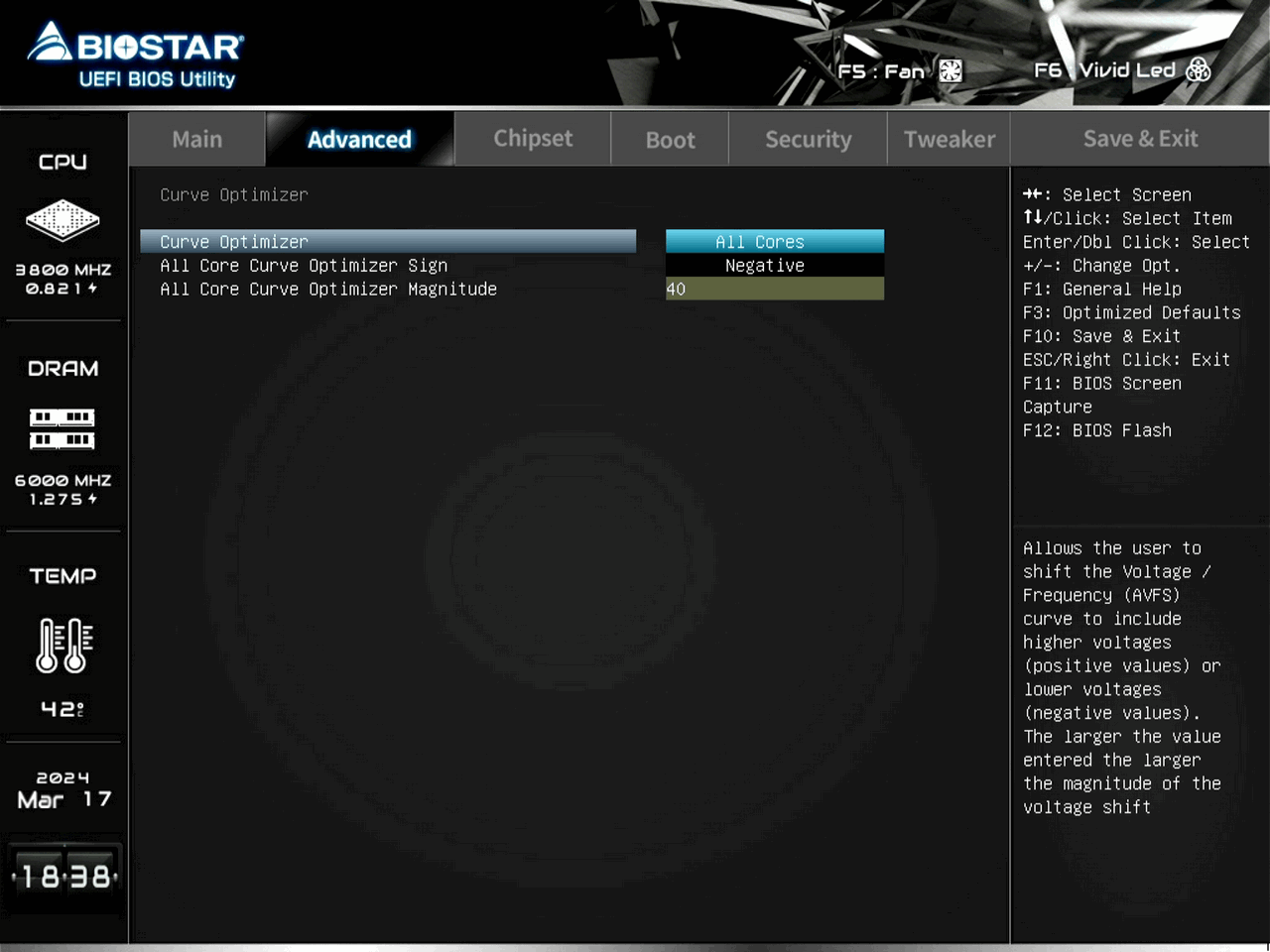

커브 옵티마이저는 두말할 나위없는 PBO의 핵심 설정
전에 포스팅에서도 말했듯 맥스 부스트를 낮게 줄 수록 커브옵티마이저 값을 더 많이 빼줄 수 있다
정확한 단위는 모르겠으나 (0.001V 단위인가?) Negative로 놓으면 저만큼 전압을 빼준다는거다
당연히 과하게 빼면 밥 모자라다고 뻗어버리니 적정선은 각자 알아서들 찾아보도록
내 경우에는 맥스 부스트를 200MHz 최대로 주고 AVX 풀로드를 기준으로 삼아도 -40까지 내려가길래 저걸로 했다
시네벤치를 기준으로 삼는다면 최대치인 -50에 더해 트위커 탭에서 코어 전압을 0.04V 추가로 더 빼줘도 잘 돌아가긴 하지만
라이젠 마스터의 옵티마이즈 기능은 무지성으로 -30으로 알려줄 확률이 많으니 믿지 말자

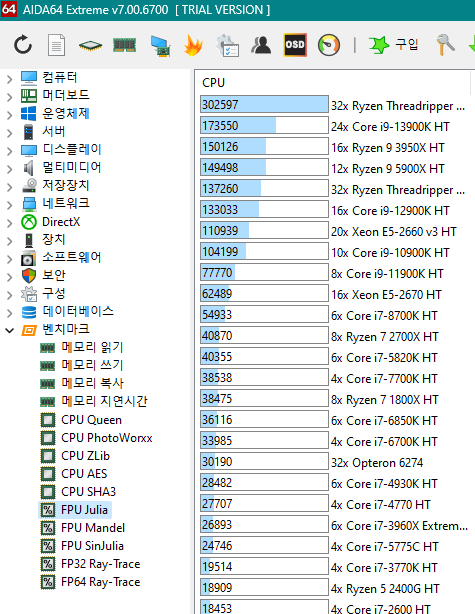

커옵값을 찾는데는 AIDA64의 FPU Julia 벤치마크를 사용했다
돌아가는데도 얼마 안 걸리고 시네벤치보다도 높은 전압을 필요로 하므로 안전빵을 원한다면 이걸 써보도록 하자
가끔 PBO + 커옵 안정화 테스트한답시고 시네벤치 30분씩 1시간씩 돌리는 사람들이 보이는데 스로틀링 온도 제한 설정 때문에 의미없는 짓으로 보인다
장시간 풀로드로 갈궈서 안정화 테스트하는건 PBO 끄고 수동 오버할 때나 하도록 하자

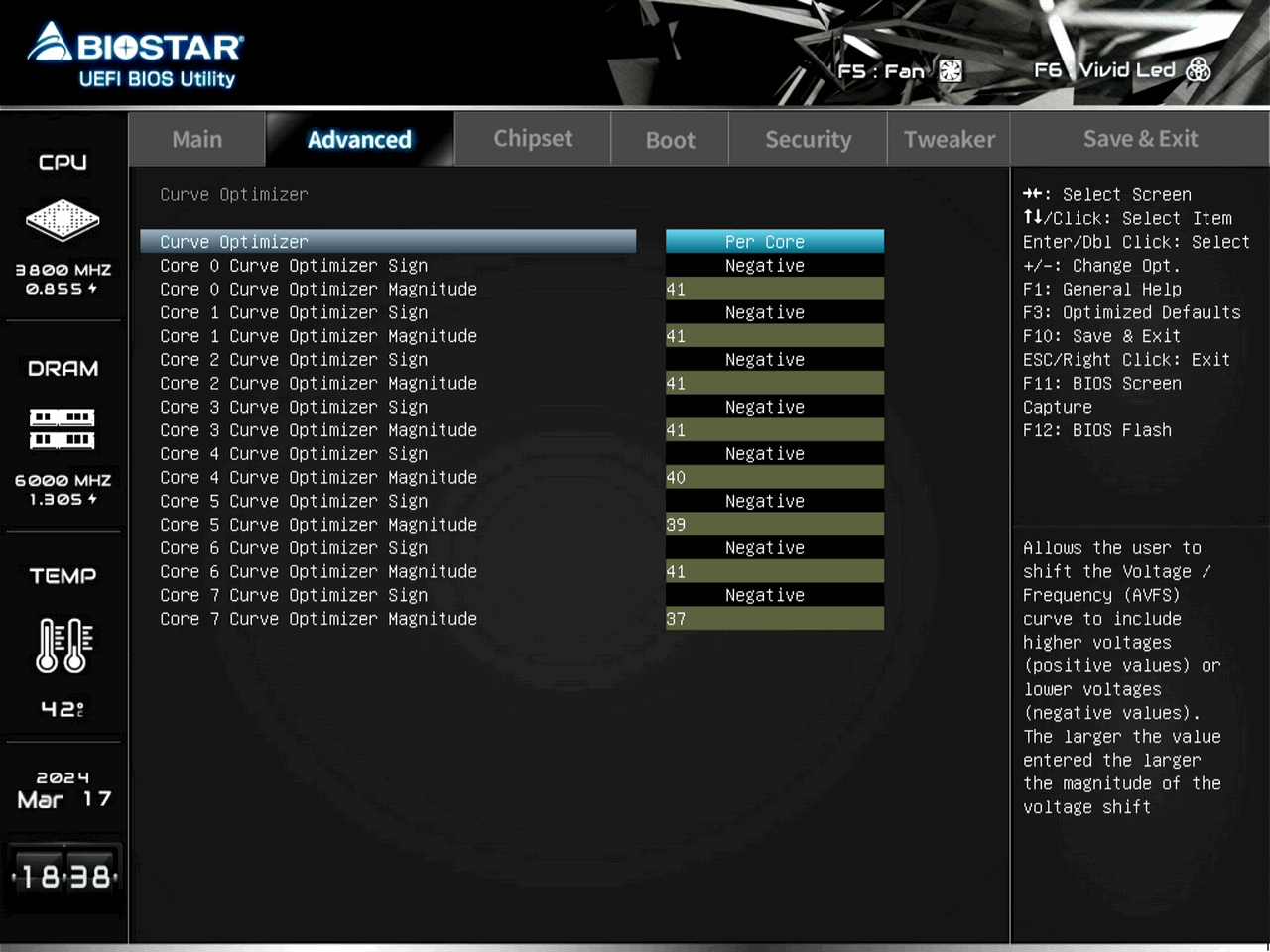

커옵값을 이렇게 코어별로 넣어줄 수도 있다
성능이 아주 쬐끔 더 잘 나오긴 하지만 나의 경우처럼 코어간 수율에 별 차이가 없으면 그냥 일괄값으로 쓰도록 하자

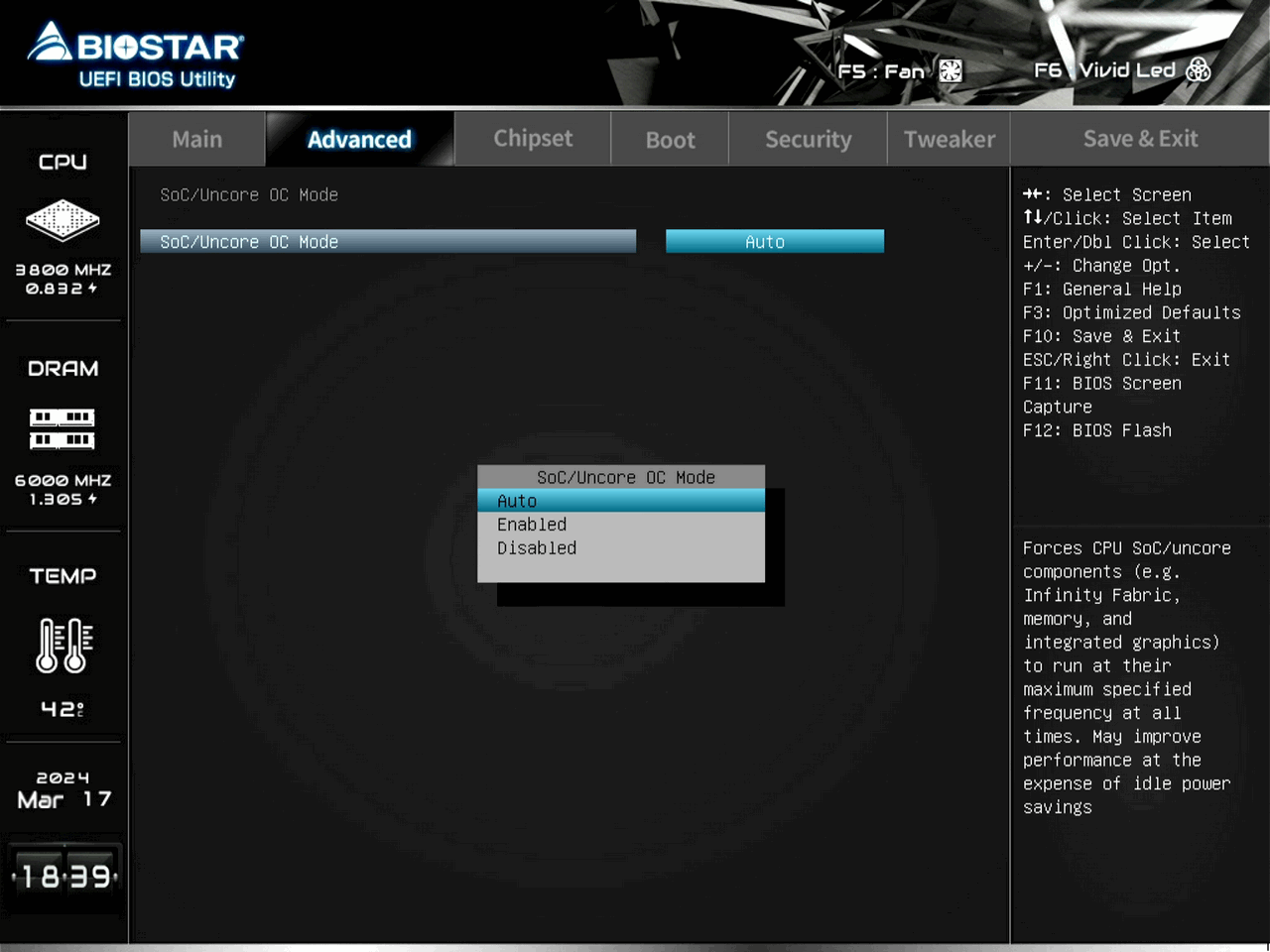

SoC/Uncore OC Mode
Enable로 넣으면 SoC의 절전 기능을 꺼버려서 FCLK를 높게 넣을 때 유리하다는 얘기가 있다
나중에 극한 오버 땡길 때 참고하든가 하고 일단은 기본값인 Auto로

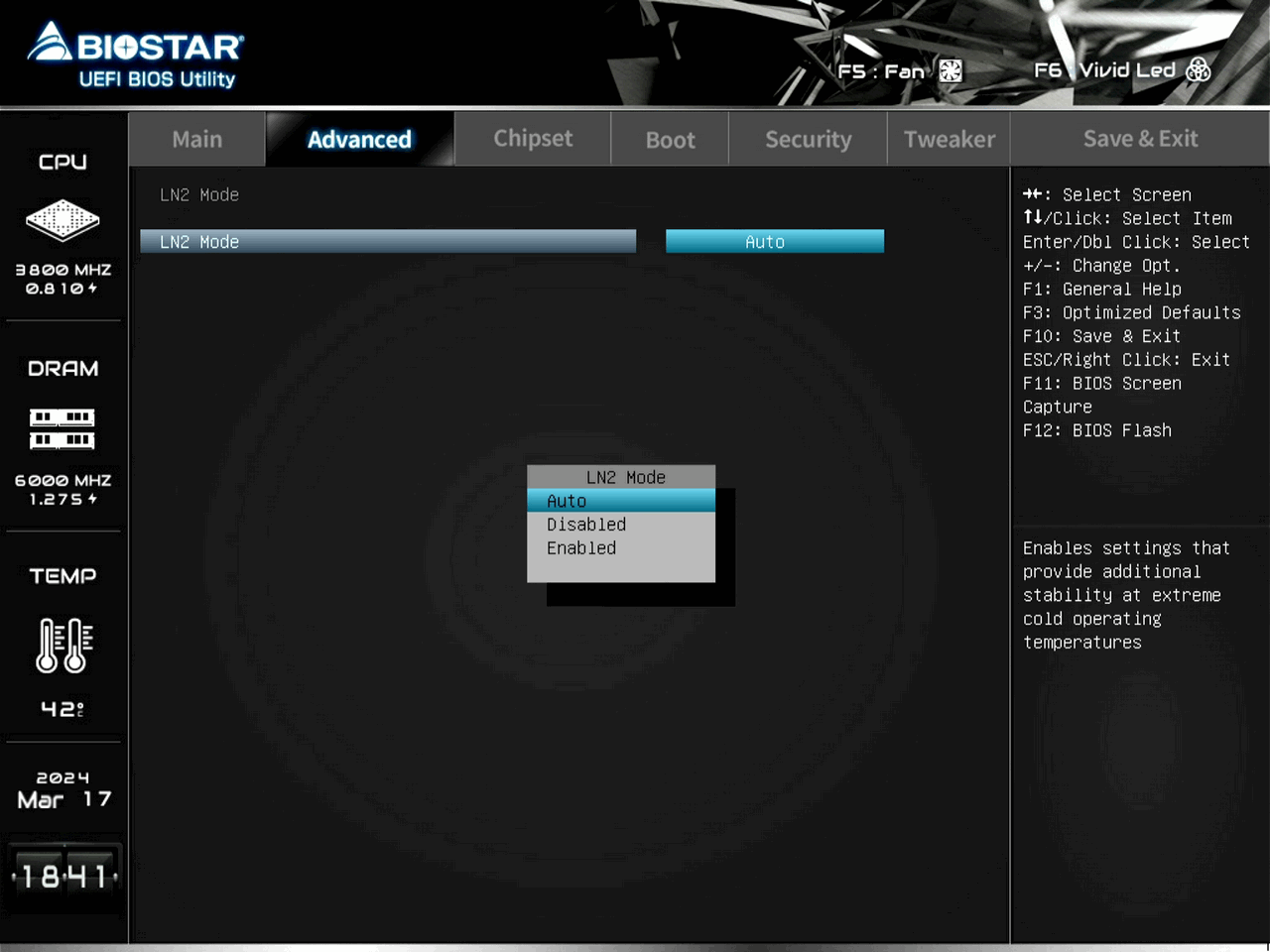

LN2 Mode
액체질소써서 극한 오버 도전할 일이 있다면 써보도록 하자

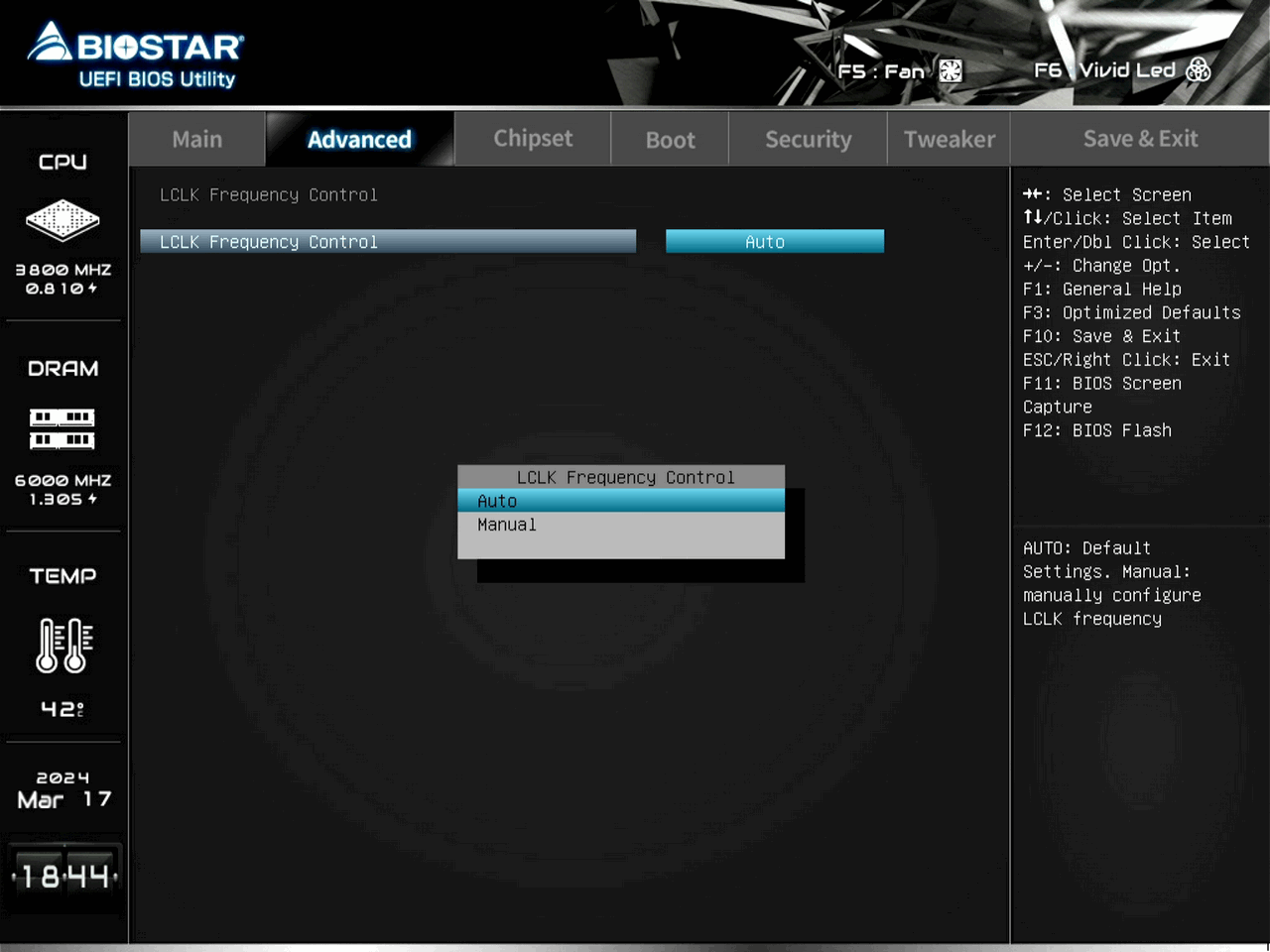

LCLK Frequency Control
링크 클럭
NBIO와 데이터 패브릭을 연결시켜주는 내부 버스의 링크 속도
수동으로 설정하면 최대 2500까지 값을 넣어줄 수 있으며 값을 느리게 넣어줄 수록 BCLK 오버에 유리하다는 얘기가 있다
물론 이런 것까지 건드릴 필요는 없어보이니 이것도 기본값인 Auto로

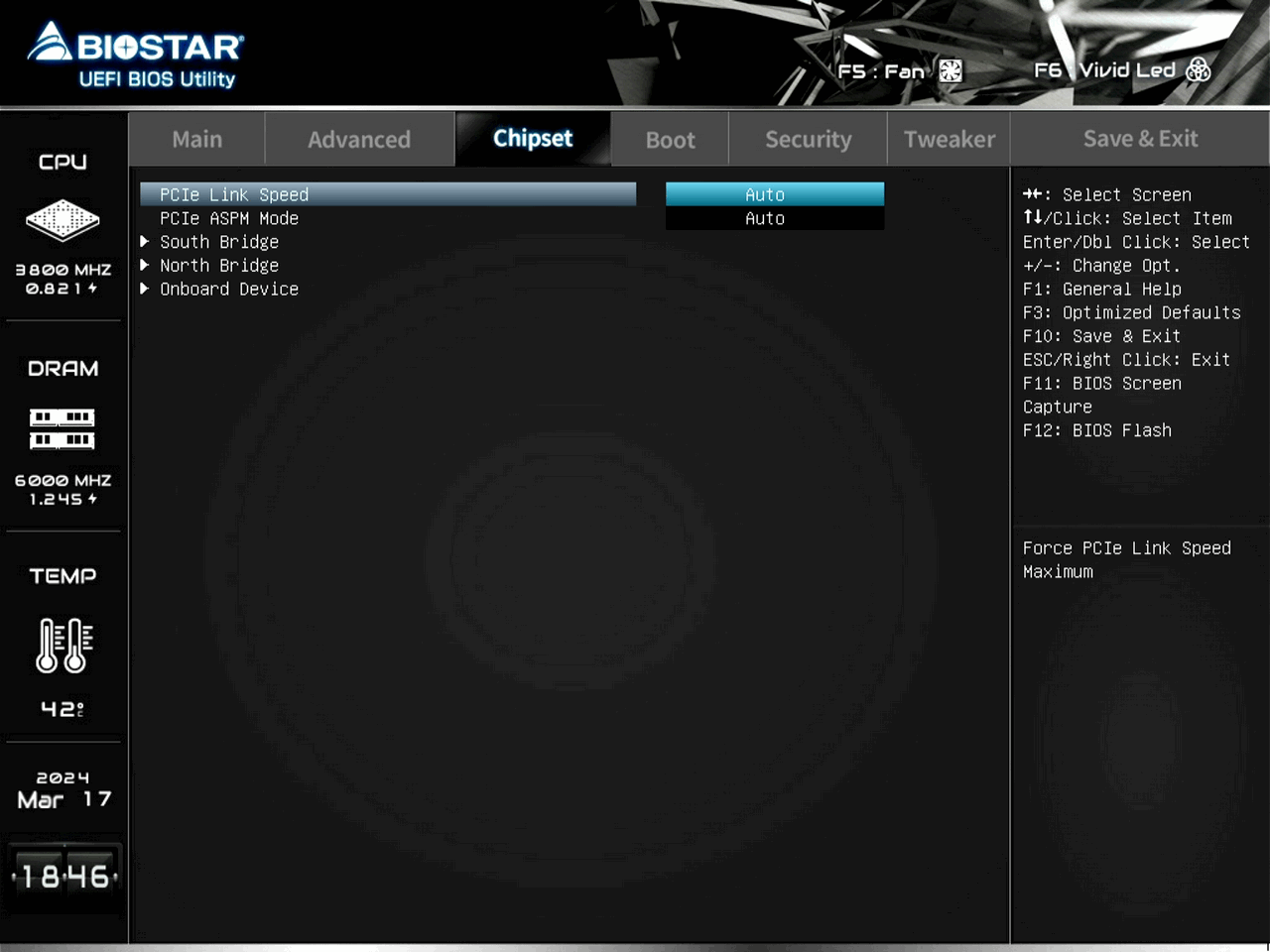

칩셋 탭
PCIe 배속 설정이 보이는데 이것도 딱히 건들 필요는 없겠고

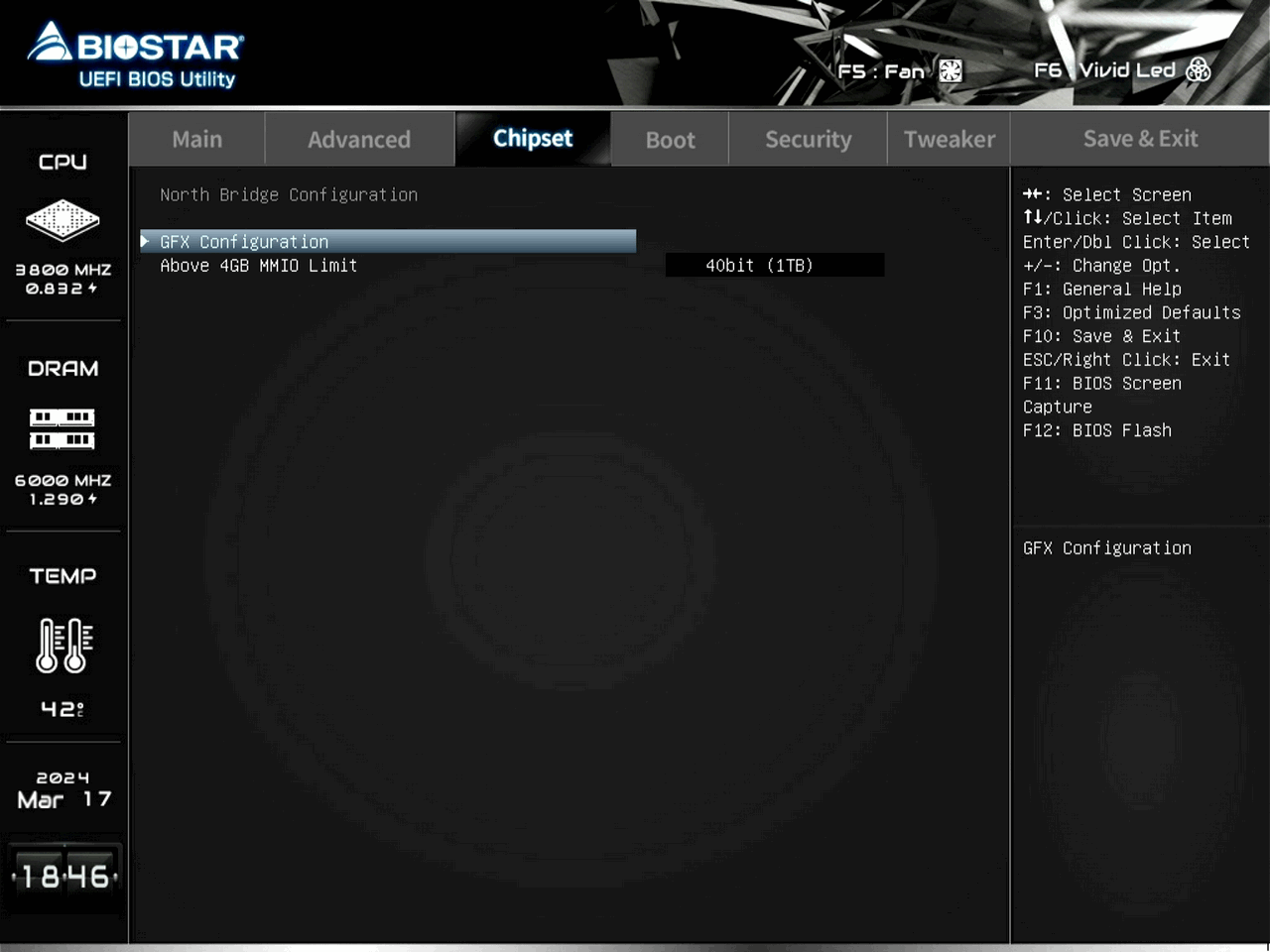

노스 브릿지 설정

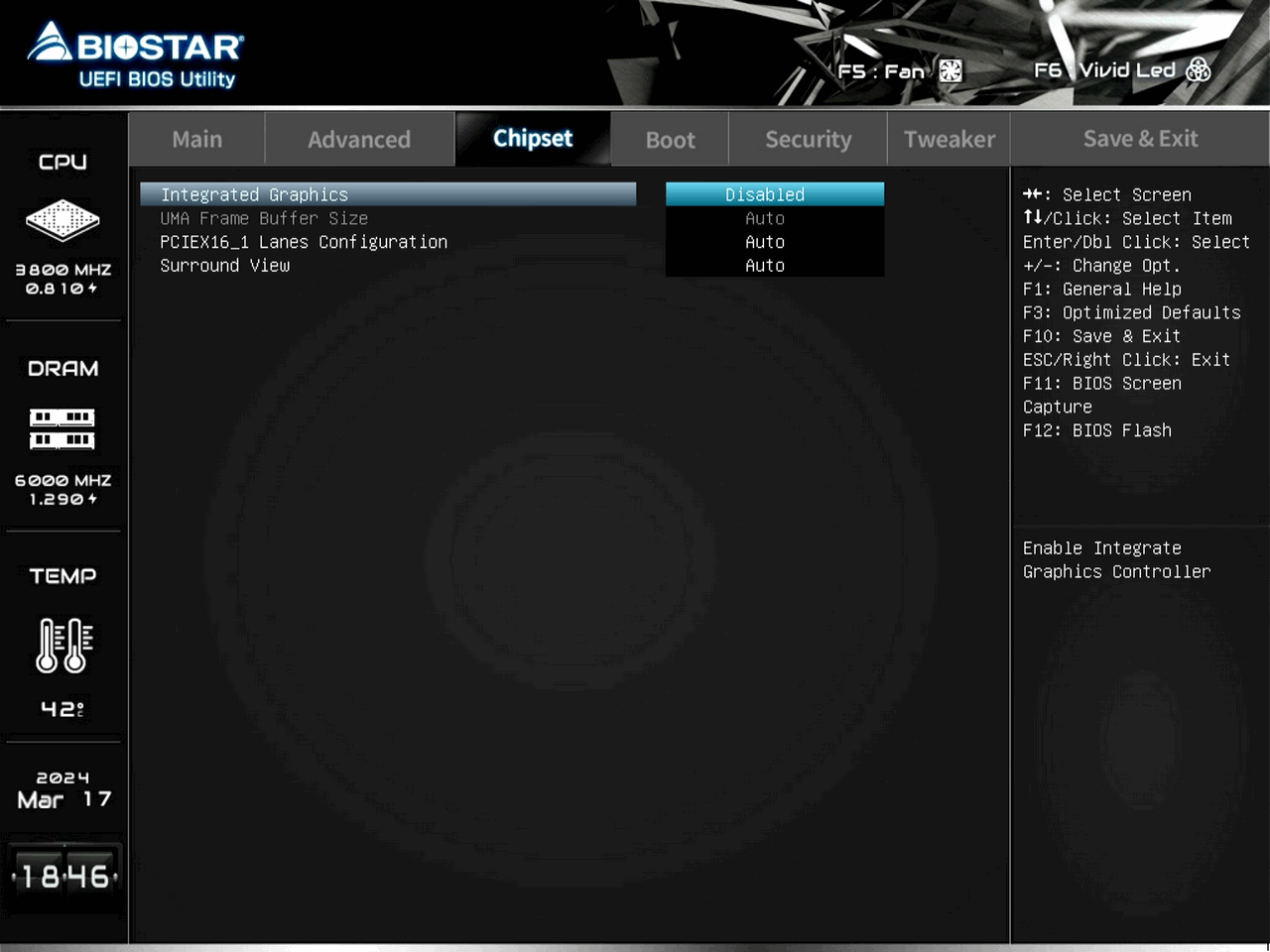

GFX 설정으로 들어오면 내장그래픽이 있는 경우 끄고 킬 수 있다
걍 시스템 메모리 먹는게 싫어서 꺼놨다

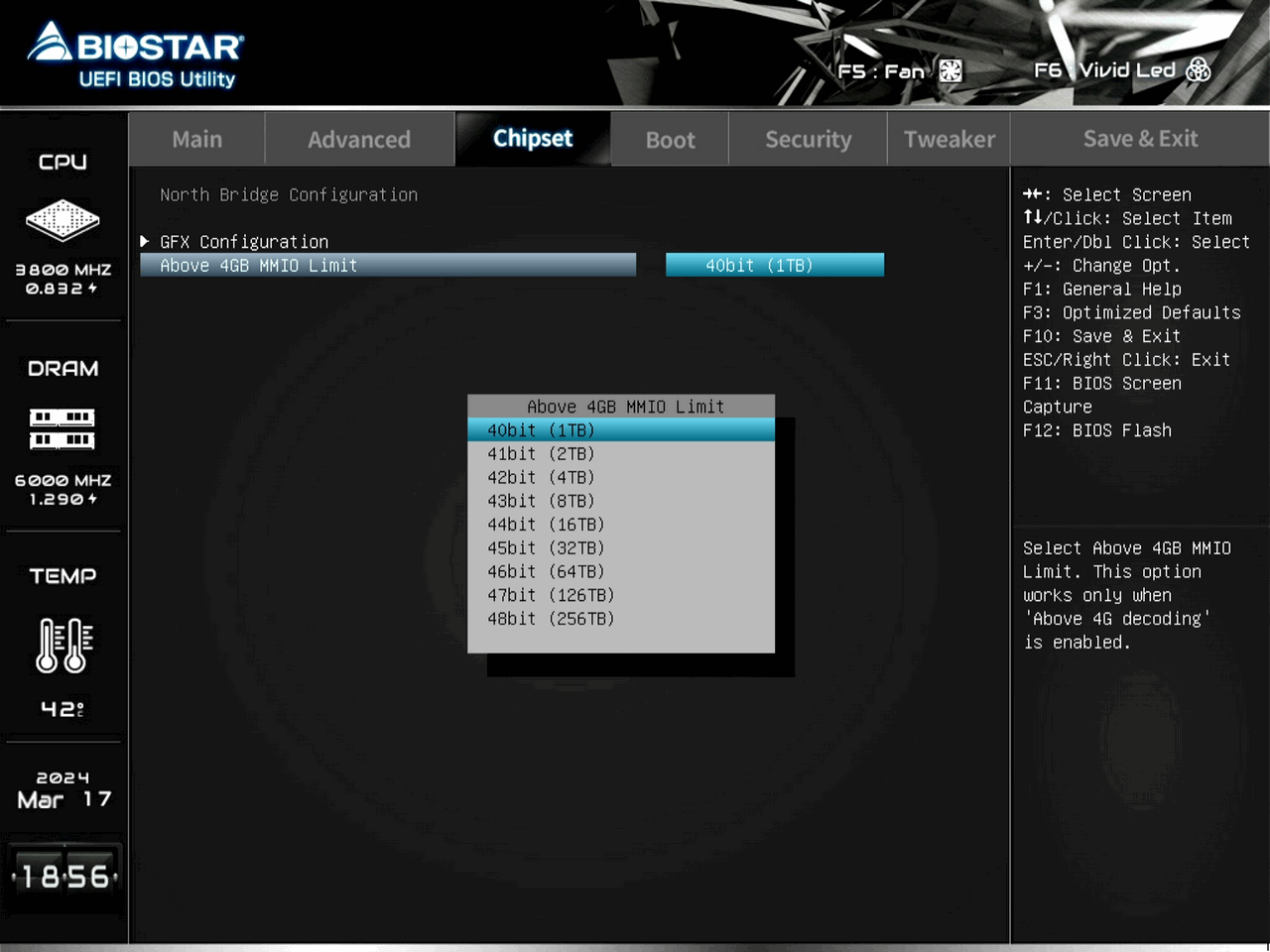

Above 4G MMIO Limit
Above 4G decoding 옵션이 활성화된 상태에서만 효과가 있다
말그대로 최대 용량 제한 설정인 듯?

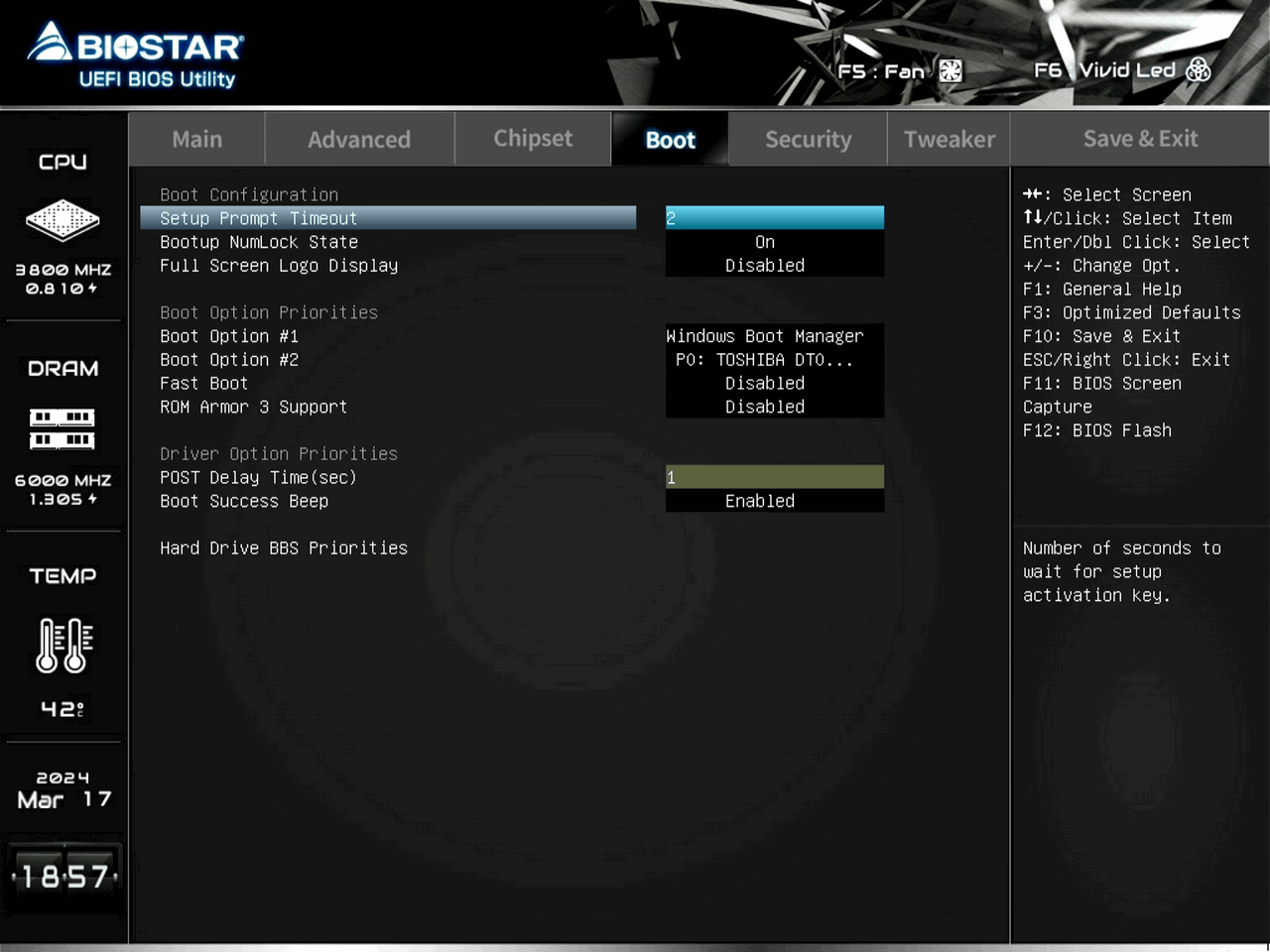

부트 탭

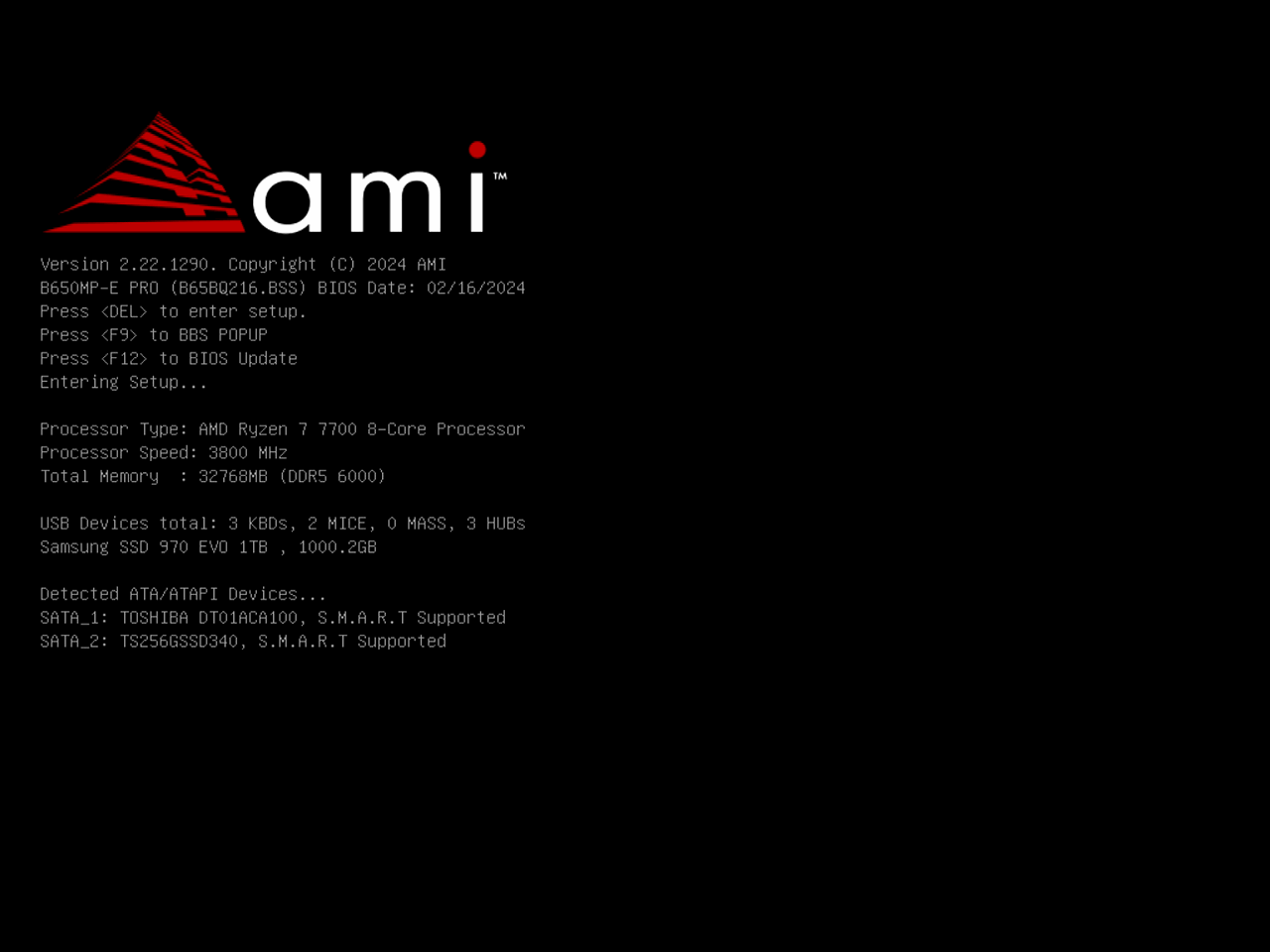

부팅시 로고 화면, 포스팅 딜레이 시간, 부팅 성공 비프음 등을 설정해줄 수 있다





개인적으로는 포스팅 화면에서 바로 정보를 확인하는걸 추구하기에 로고 화면을 껐다

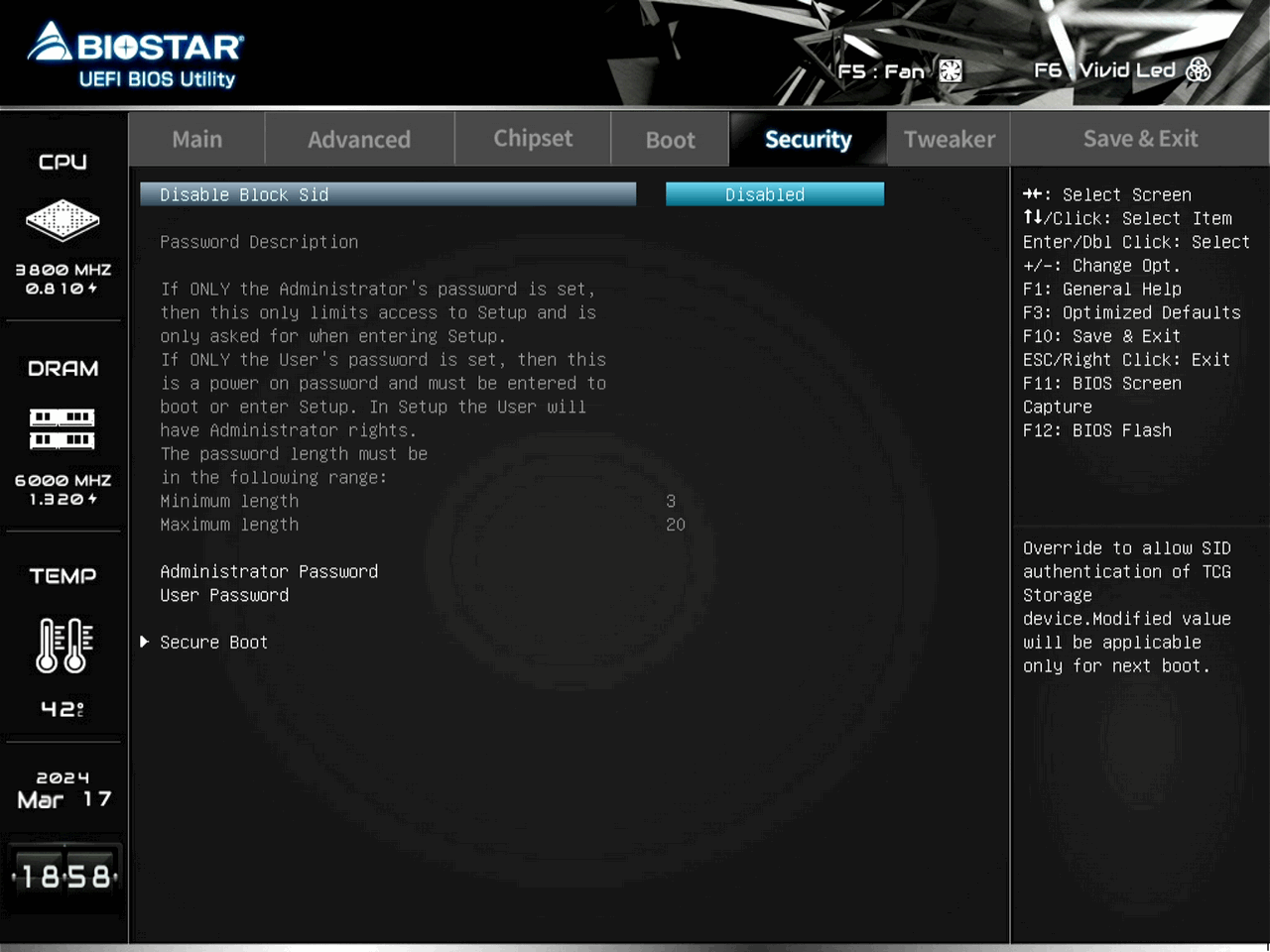

시큐리티 탭
시모스에 패스워드를 걸거나 시큐어 부트 설정을 해줄 수 있긴 한데 일반적으로는 만질 일 없을 듯

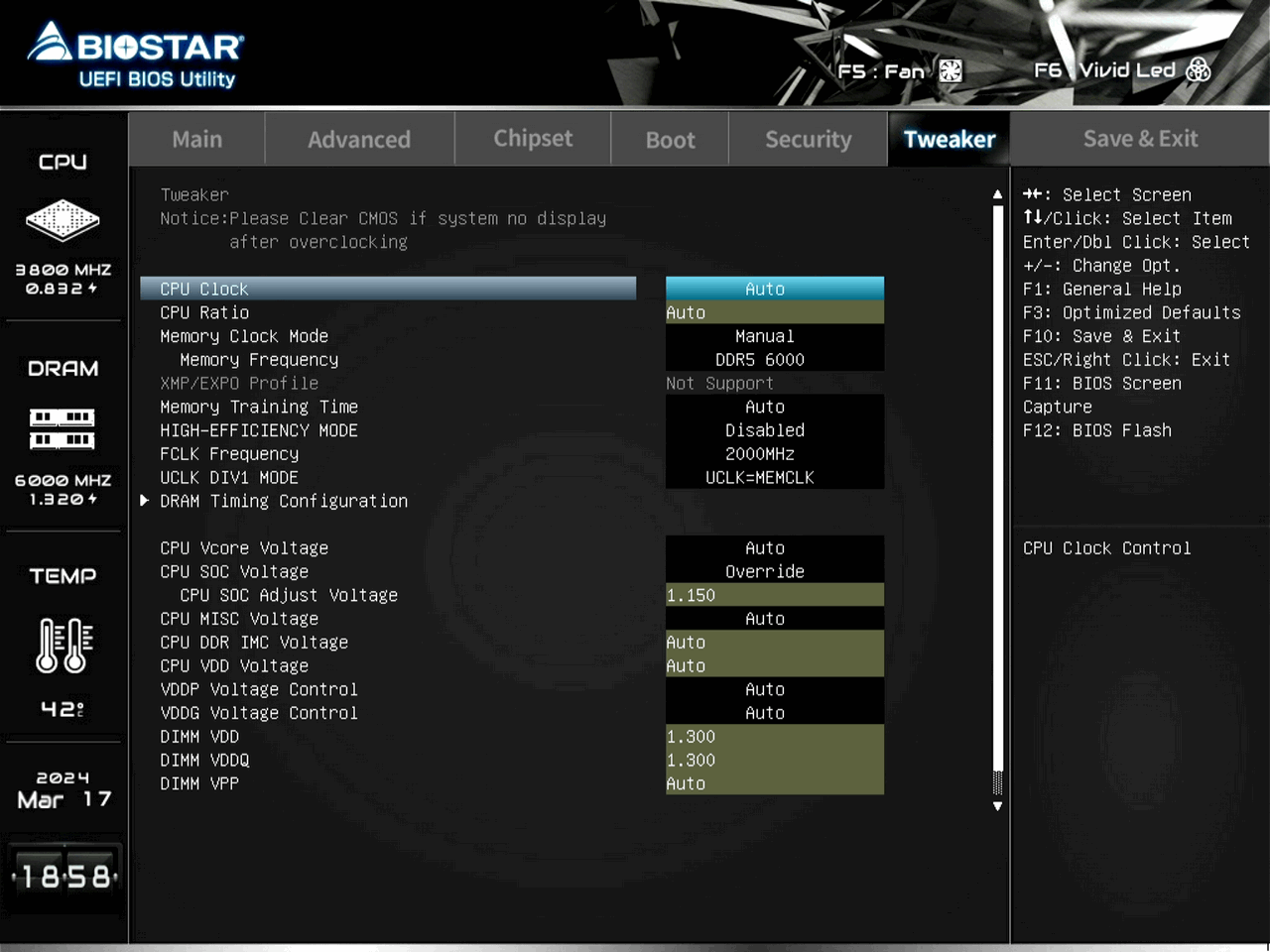

트위커 탭
램 오버 및 수동 오버를 위해서 보게 될 곳

메모리 클럭 모드 & 메모리 프리퀀시
매뉴얼로 놓으면 당연히 램 클럭을 지정해서 램 오버를 할 수 있게 된다
암드 관계자피셜로는 6000이 최적이고 6200까지도 노려볼만
6400부터는 좀 운빨이 필요해진다

메모리 트레이닝 타임
특정 램클럭 오버시 분명 부하 테스트는 통과하지만 껐다 켰을 때 램오버를 뱉어낸다거나 하면 미디엄이나 컴플리트로 설정해보자
컴플리트로 맞춰놓을시 부팅이 끔찍하게 느려질 수 있다는 점에 유의

하이 이피션시 모드
고효율 모드로 뭐 램 성능을 향상시켜주는 기능이라는데 난 이거 키면 부팅 안 된다
심지어 아무것도 안 건드린 기본 상태로 저것만 켜봐도 부팅이 안 된다
뭐하는 기능이야?

FCLK
인피니티 패브릭 클럭으로 램클럭의 1/3 값을 권장
대충 2100 넘어가는 순간부터 운빨의 영역이 된다

UCLK DIV1 MODE
멤컨 클럭(UCLK)을 램 클럭과 어떤 비율로 할지를 결정
보통은 일반 1:1로 놔야 같은 사이클로 돌아가서 성능상 손해가 없다
램 클럭을 있는대로 땡겨놨는데 1:1로는 안 될 수준이라 UCLK을 램클럭/2로 잡아놨다면?
램 한 사이클 돌아갈 때 멤컨은 두 사이클을 돌아야 하므로 성능상 손해를 보게 된다

CPU SOC 전압
램오버할 때 적당히 주라던 그거다
스샷상으로는 1.15V이지만 널널하게 1.2V 주는게 좋아보인다

DIMM VDD
흔히들 말하는 램 전압
다른 사람들의 사례를 참고하여 적당한 수치를 넣어주면 되겠다
당연한 소리지만 램 클럭은 그대로 놔두고 램타를 조이거나 할 때도 전압이 더 필요하다

DIMM VDDQ
램 중에서도 데이터 송수신을 담당하는 부분에 공급되는 전압
VDD랑 똑같이 두거나 약간 낮게 맞추면 된다
그냥 똑같이 둬도 뭐 손해보는건 없는 듯

https://quasarzone.com/bbs/qf_overclocking/views/314427

z690 다크 킹핀 오버 가이드

기타 잡다한 전압에 대한 설명은 윗글을 참고하자
나도 전문지식없어서 설명하기 힘들다

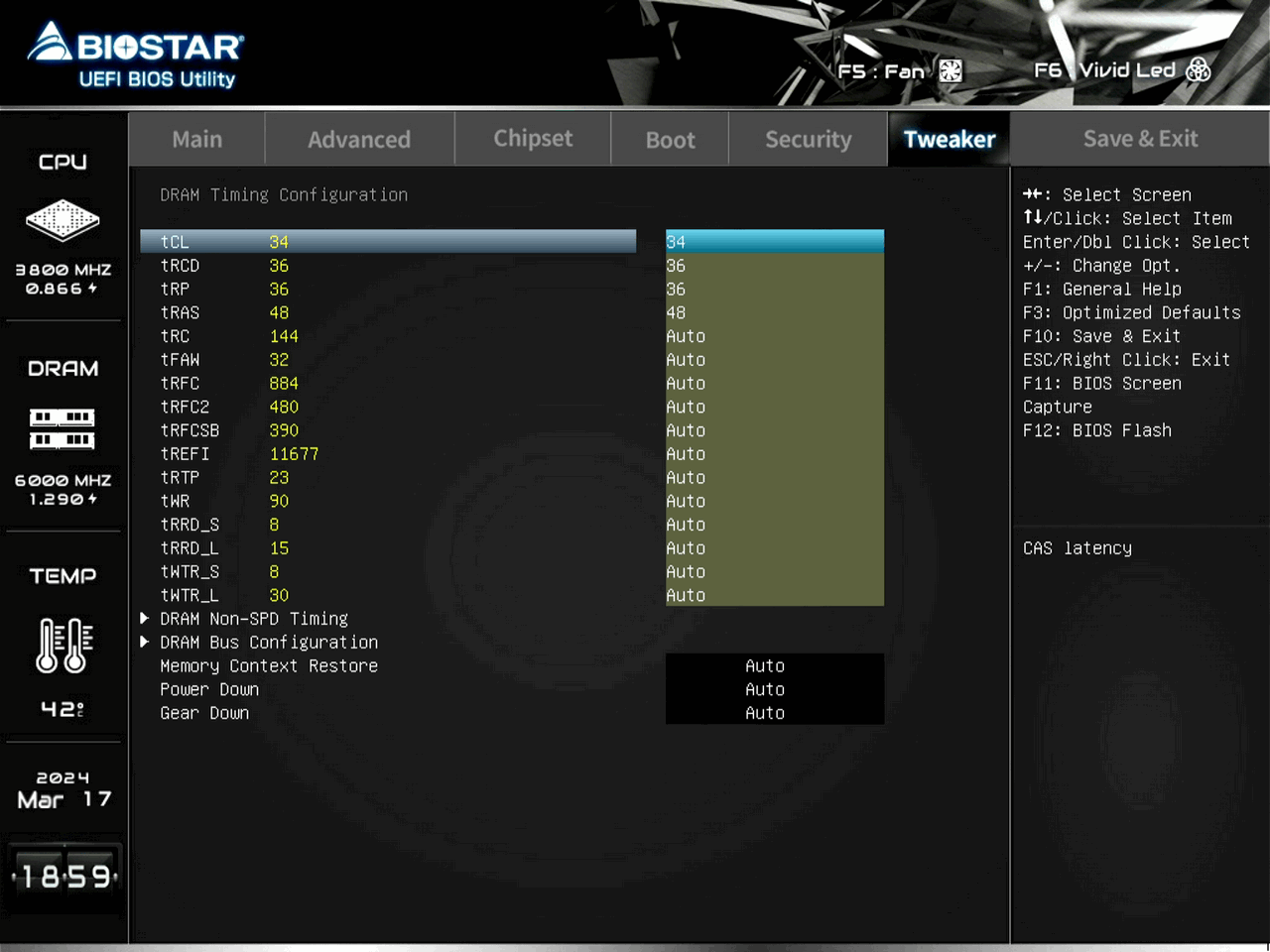

Memory Context Restore & Power Down
둘 다 켜주면 부팅 속도가 약간 단축되는 대신 램 레이턴시가 늘어난다
정말 견딜 수 없이 느리다 싶을 때만 건들자

기어 다운은 꺼보니까 성능 향상은 별로 없고 CPU 필요전압만 올라간다
그냥 오토로 놔두자

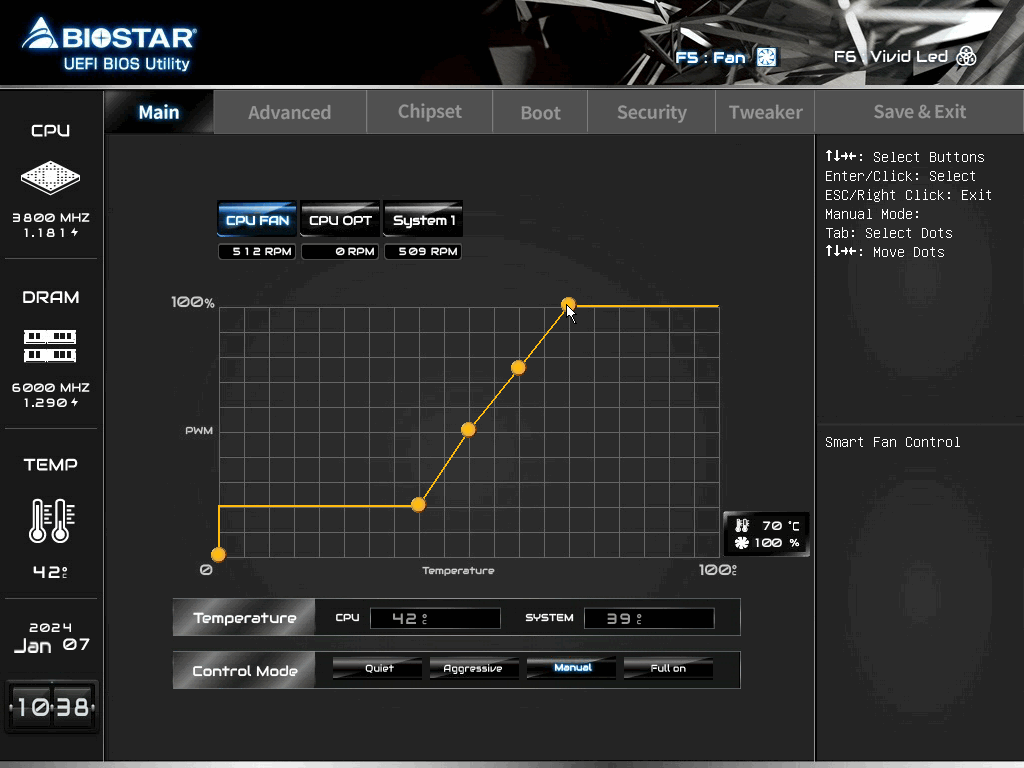

팬속 조절은 F5 누르면 나오니까 뭐 세세하게 커브 지정하고 싶으면 밑에 컨트롤 모드에서 Manual을 선택하고 만져주든가 하면 되겠다
3핀 DC팬은 가운데의 CPU OPT 단자에 연결해야만 팬속이 조절된다는 점에 주의
